Что такое мембранная муфта в промышленных приводных системах Ганы?

Что такое мембранная муфта в промышленных приводных системах Ганы?

A мембранная муфта представляет собой механическое устройство, установленное между двумя концами вала в промышленной приводной системе для передачи крутящего момента, допуская при этом определенное угловое, параллельное или осевое смещение между ними. Вместо резиновых вставок или эластомерных втулок в муфте используется тонкий металлический диск, называемый диафрагмой, который слегка сгибается, компенсируя несоосность, в то время как остальная часть узла сохраняет жесткое соединение металл-металл. Это помещает конструкцию в более широкую группу неупругих гибких муфт, где компенсация происходит за счет относительного перемещения или зазора между жесткими компонентами, а не за счет упругой деформации материала. В промышленных приводных системах Ганы, в том числе на горнодобывающих предприятиях, цементных заводах и насосных станциях, эта конструкция поддерживает постоянная подача крутящего момента при постоянной скорости вращения и постоянной нагрузке, условиях, которые характеризуют большую часть непрерывно работающего промышленного оборудования.

Поскольку диафрагма полностью изготовлена ​​из металла, в ней нет резиновых компонентов, которые со временем постепенно затвердевают или растрескиваются под воздействием тепла и масла. Это придает муфте сравнительно высокую жесткость на кручение, а это означает, что во время работы между ведущей и ведомой сторонами происходит очень небольшое скручивание - характеристика, которая имеет значение, когда требуется точная синхронизация вращения между подключенным оборудованием в системах привода, работающих в сложных промышленных условиях.

Чем отличается мембранная муфта типа MPJ с промежуточным валом от стандартных конструкций?

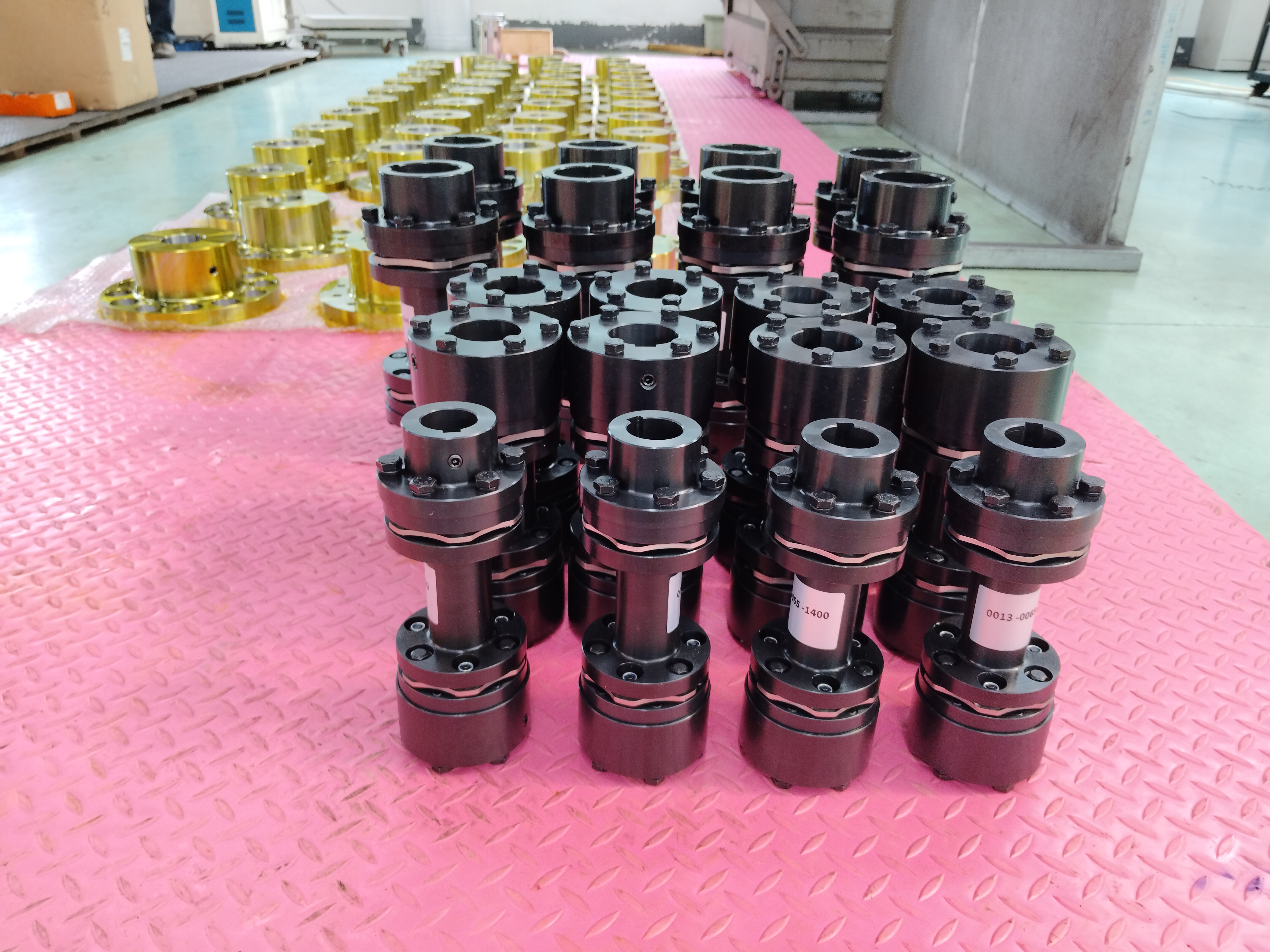

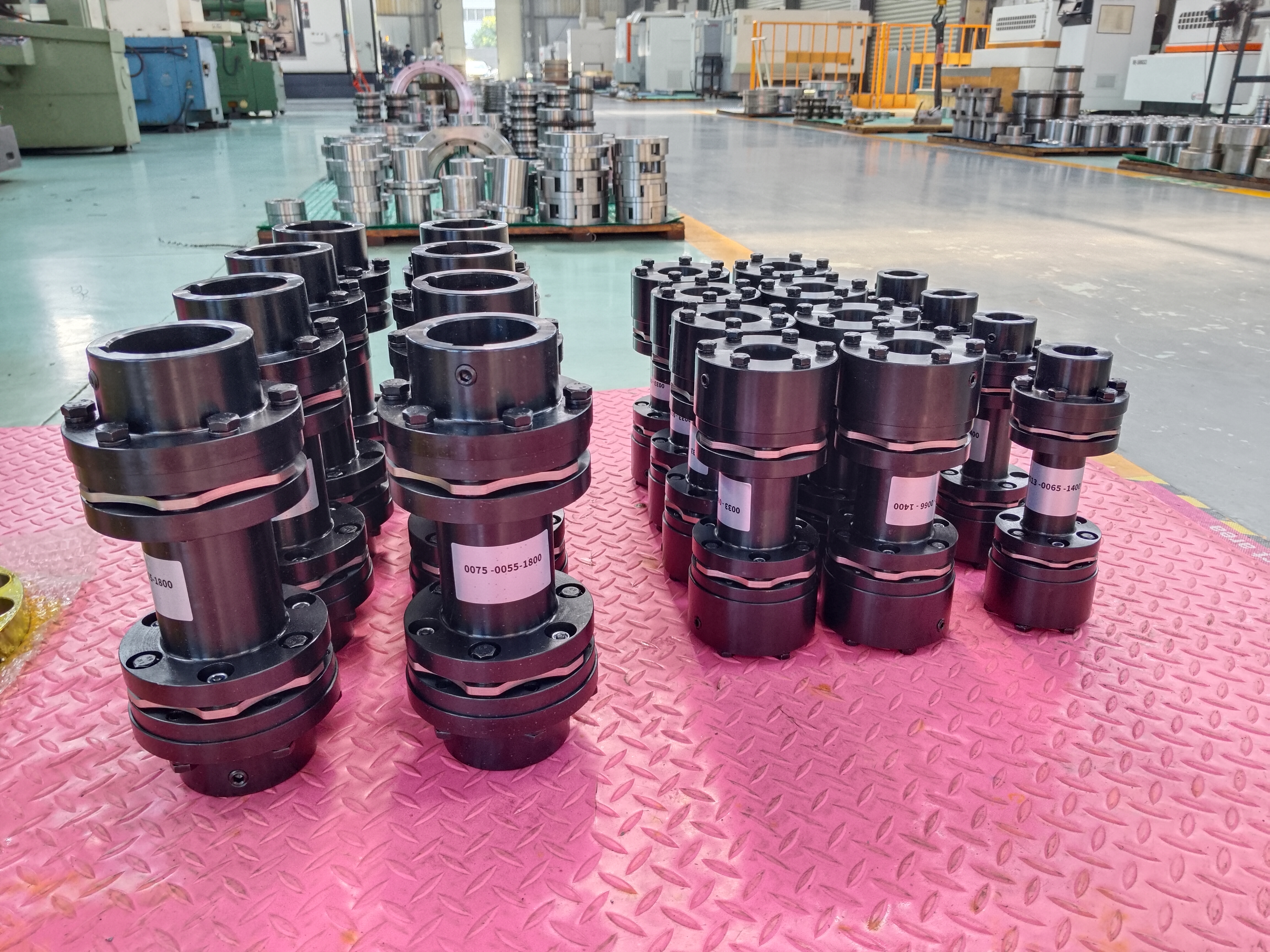

Среди вариантов мембранных муфт, используемых в промышленных приводных системах, мембранная муфта типа MPJ с промежуточным валом, изготовленная в соответствии со спецификацией Q/YP 21002X-2018, предназначена для решения конкретной инженерной задачи: передачи крутящего момента на большее расстояние между двумя частями оборудования, которые нельзя расположить близко друг к другу. Вместо того, чтобы соединять два узла диафрагмы напрямую со ступицей, в этой конструкции высокопрочный промежуточный вал вставляется между двумя узлами диафрагмы, один из которых установлен рядом с приводным оборудованием, а другой - рядом с ведомым оборудованием. Такое расположение позволяет муфте перекрывать значительный монтажный зазор, в то же время корректируя диагональное, осевое и параллельное смещение, которое возникает поперек этого пролета из-за отклонений в фундаменте или теплового роста вала.

По сравнению с муфтами со змеевидной пружиной, в которых используется спиральный металлический пружинный элемент, намотанный на рифленые зубья ступицы для передачи крутящего момента и некоторого поглощения ударов, в конструкции диафрагмы MPJ используется цельнометаллический узел диафрагмы, а не пружинно-канавочный механизм. Это структурное различие способствует особенно жесткой реакции на кручение и благоприятным характеристикам динамической балансировки, поскольку отсутствует свободный пружинный элемент, который может смещаться под действием центробежной силы при более высоких скоростях вращения. Результатом является стабильная передача крутящего момента даже при увеличении скорости вала, а также снижение механических напряжений, передаваемых на подшипники и корпуса, а также снижение склонности к вибрации во время непрерывной работы.

Какую роль играет промежуточный вал в передаче мощности на большие расстояния?

Промежуточный вал действует как жесткий соединительный элемент между двумя узлами диафрагмы, а его длина выбирается в соответствии с физическим расстоянием между ведущим и ведомым оборудованием в системе привода. В таких приложениях, как системы привода конвейеров на предприятиях по переработке руды или насосные агрегаты, где двигатель расположен на некотором расстоянии от приводного агрегата из-за требований к компоновке или безопасному зазору, этот вал позволяет крутящему моменту передаваться через этот зазор, не требуя, чтобы двигатель и насос располагались в непосредственной близости друг от друга. Поскольку сам вал изготовлен из высокопрочной легированной стали и имеет такие размеры, чтобы выдерживать изгиб под действием крутящей нагрузки, он сохраняет прямолинейность по всему размаху, что, в свою очередь, помогает узлам диафрагмы на каждом конце выполнять свою функцию компенсации несоосности, как и предполагалось, а не компенсировать изогнутый вал или вал меньшего размера.

Почему диагональное, осевое и параллельное смещение имеет значение в установках с большими пролетами?

В течение длительного периода установки небольшие изменения в осадке фундамента, тепловом расширении вала при рабочей температуре или незначительные ошибки во время первоначального выравнивания могут привести к смещению, которое будет трудно компенсировать короткой прямой муфтой. Каждый из мембранных узлов, расположенных на обоих концах промежуточного вала, изгибается независимо, корректируя определенный тип смещения, происходящий в их соответствующей точке соединения, независимо от того, является ли это смещение угловым, осевым или комбинацией того и другого. Этот подход распределенной компенсации является частью того, почему данная конструкция подходит для установок с большими пролетами, где в противном случае одна точка соединения подвергалась бы чрезмерному изгибающему напряжению.

Какие материалы и этапы производства используются при производстве этих муфт?

Диски диафрагмы обычно изготавливаются из нержавеющей стали или термообработанной легированной стали — материалов, выбранных из-за их способности многократно сгибаться в течение многих рабочих циклов без образования усталостных трещин. Производство обычно включает прецизионную штамповку или лазерную резку для формирования профиля диафрагмы с последующей контролируемой термообработкой, которая устанавливает механические свойства, необходимые для долгосрочного изгибания. Компоненты ступицы и промежуточный вал изготавливаются из углеродистой или легированной стали и растачиваются по диаметру вала с жесткими допусками, поскольку даже незначительная неточность отверстия может вызвать вибрацию, когда узел вращается с рабочей скоростью в промышленной приводной системе.

Какие эксплуатационные характеристики следует ожидать от этого типа муфты?

Поскольку узел диафрагмы передает крутящий момент посредством непрерывного контакта металл-металл, а не через скользящие или зацепляющиеся поверхности, люфт остается близким к нулю на протяжении всего срока службы муфты. Жесткость на кручение сравнительно высока, что означает, что муфта очень мало скручивается под нагрузкой, что подходит для применений, в которых время вращения между соединенными валами должно оставаться постоянным, например, приводные валы генераторов на электростанциях или приводы прецизионных дозирующих насосов. Характеристики динамической балансировки также имеют тенденцию быть благоприятными, поскольку цельнометаллическая конструкция позволяет избежать неравномерностей распределения массы, которые могут возникнуть при использовании пружинных или эластомерных конструкций при более высоких скоростях вращения.

Где эти муфты применяются в промышленных приводных системах Ганы?

Горнодобывающая отрасль Ганы, включая добычу золота и марганца, часто включает в себя приводы конвейеров и дробилок, где размещение двигателя определяется конструктивной компоновкой, а не близостью к приводному оборудованию, что делает конструкции муфт промежуточного вала практичными для соединения этих разнесенных друг от друга компонентов в более крупную систему привода. На предприятиях по производству цемента аналогичные конструкции с большим пролетом применяются в приводных механизмах печей, где тепловое расширение по длине вала во время непрерывных циклов обжига требует, чтобы мембранные узлы корректировали смещение, которое постепенно развивается во время работы.

На объектах энергетики, в том числе на тепловых и гидроэлектростанциях, для соединения турбин с генераторами, расположенными на фиксированном расстоянии друг от друга в пределах компоновки электростанции, используются диафрагменные муфты с промежуточными валами. В насосных установках для водоподготовки и орошения также применяется этот тип соединения, где размещение насоса и двигателя разделено требованиями к структурному или техническому доступу, что позволяет крутящему моменту передаваться через зазор, в то время как секции диафрагмы компенсируют любое возникающее в результате несоосность в каждой точке соединения.

На что следует обратить внимание перед выбором и установкой муфты этого типа?

Выбор начинается с подтверждения требований к крутящему моменту и скорости вращения подключенного оборудования в зависимости от номинальной мощности муфты, а также измерения фактического монтажного пролета, чтобы можно было правильно указать длину промежуточного вала для рассматриваемой системы привода. Диаметр отверстия вала и размеры шпоночных пазов как на ведущей, так и на ведомой стороне должны точно соответствовать ступицам муфты, поскольку плохо подогнанное соединение может вызвать вибрацию независимо от того, насколько хорошо сам узел мембраны рассчитан на данное применение.
