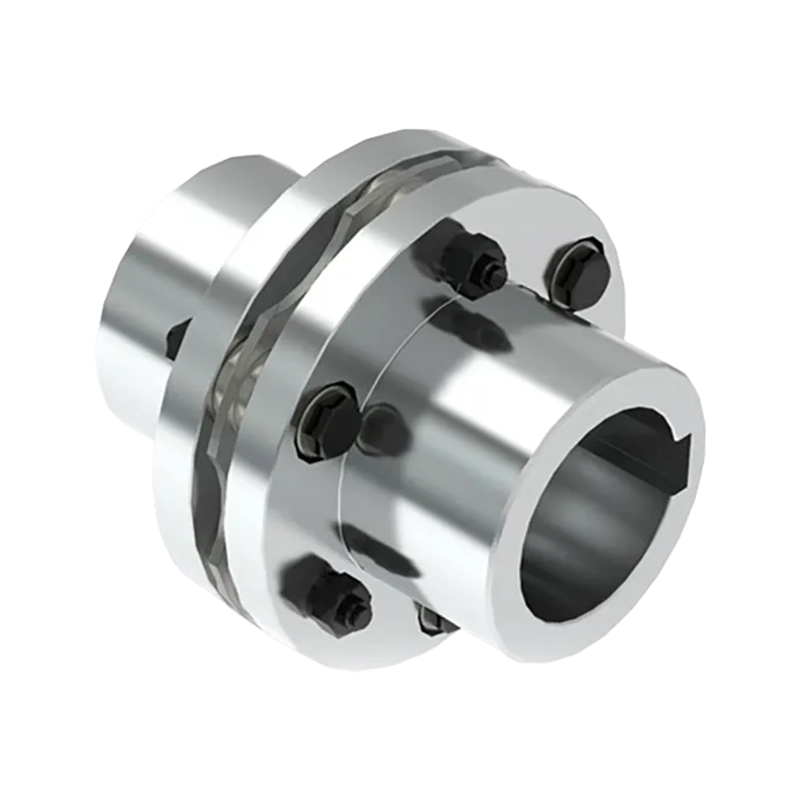

Диафрагменная муфта MP (Q/YP 21001X-2018)

Структурные характеристики

1. В зависимости от крутящего момента передачи и гибкости размеров четыре, шесть, восемь, десять и двенадцать форм разделенной талии.
2. большая несущая способность, широкий спектр применения, длительный срок службы, номинальный крутящий момент передачи 0,063-10000 кН.м.
3. Рабочая температура -40 ℃до 250℃ и отсутствие смазки позволяют работать в агрессивных средах.
4. По сравнению с зубчатой муфтой простая конструкция, простота обработки, обслуживания, небольшая вибрация, отсутствие шума и пригодность для высокоскоростного использования.
5. простота установки и разборки, проверки, разборки, основные и ведомые части трансмиссионной системы могут быть сняты без осевого смещения. Широко используется в металлургии, сталепрокатной, горнодобывающей, химической промышленности, судостроении, насосах, вентиляторах и других отраслях промышленности.

Мембранное соединение MP: комплексный профиль
Введение
Диафрагменная муфта МП — это специализированное механическое устройство, предназначенное для соединения двух вращающихся валов, обеспечивающее передачу крутящего момента и вращательного движения. Эта муфта известна своей точностью, высоким крутящим моментом и способностью компенсировать различные формы несоосности без ущерба для производительности. Это важный компонент во многих промышленных приложениях, где надежность и эффективность имеют первостепенное значение.

Проектирование и строительство

Диафрагменная муфта MP состоит из нескольких ключевых компонентов, которые работают вместе для обеспечения оптимальной производительности:

Пакет диафрагм: Центральная особенность муфты, состоящая из множества тонких металлических диафрагм, изготовленных из высокопрочных материалов, таких как нержавеющая сталь. Эти диафрагмы достаточно гибкие, чтобы выдерживать несоосность, но достаточно прочные, чтобы передавать значительный крутящий момент.
Хабы: Это концевые детали, которые соединяются с валами. Ступицы, изготовленные из прочных материалов, таких как сталь или алюминий, обеспечивают надежное крепление и эффективную передачу крутящего момента.
Крепежные элементы: Для крепления пакета диафрагм к ступицам используются высокоточные болты и винты, обеспечивающие плотное и надежное соединение, сохраняющее целостность муфты.

Особенности и преимущества

Высокая крутящая способность: Мембранные муфты MP спроектированы так, чтобы выдерживать высокий крутящий момент, что делает их идеальными для тяжелых условий эксплуатации.
Устранение несоосности: конструкция позволяет компенсировать угловую, осевую и радиальную несоосность, защищая оборудование от напряжений и потенциальных повреждений.
Минимальное обслуживание: Конструкция муфты исключает необходимость регулярного технического обслуживания, сокращая время простоя и эксплуатационные расходы.
Точность и надежность: обеспечивает стабильную производительность, что имеет решающее значение в приложениях, требующих высокой точности, таких как аэрокосмическая промышленность и энергетика.
Высокоскоростная эксплуатация: Сбалансированная и легкая конструкция позволяет муфте работать на высоких скоростях с минимальной вибрацией, повышая эффективность и срок службы подключенного оборудования.

Приложения

Мембранные муфты MP используются в различных отраслях промышленности благодаря своей надежности и универсальности:

Аэрокосмическая промышленность: Используется при подключении двигателей к коробкам передач, где важна надежная работа в экстремальных условиях.
Производство электроэнергии: Используется в турбинах и генераторах из-за их способности выдерживать высокий крутящий момент и обеспечивать надежность.
Нефтехимия: Используется в насосах и компрессорах, где точность и способность компенсировать несоосность имеют решающее значение.
Морской: Применяется в двигательных установках, требующих высокого крутящего момента и долговечности.

Установка и обслуживание

Хотя мембранные муфты MP не требуют технического обслуживания, правильная установка имеет решающее значение для оптимальной производительности. Это предполагает точное выравнивание валов и надежное крепление соединительных компонентов. Регулярные проверки, хотя и нечастые, помогают гарантировать, что муфта остается в отличном состоянии и надежно работает на протяжении всего срока службы.

Заключение
Диафрагменная муфта MP выделяется как сложный и важный компонент механических систем, обеспечивающий непревзойденную надежность, высокий крутящий момент и способность справляться с несоосностью. Его широкое применение в критически важных отраслях промышленности подчеркивает его важность для обеспечения бесперебойной и эффективной работы машин, что делает его важнейшим элементом в области машиностроения.

Свяжитесь с нами

Скачать PDF

ПРЕДВАРИТЕЛЬНОV: Диафрагменная муфта типа MPJ с промежуточным валом (Q/YP 21002X-2018)
СЛЕДУЮЩИЙ: Нет следующей статьи

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

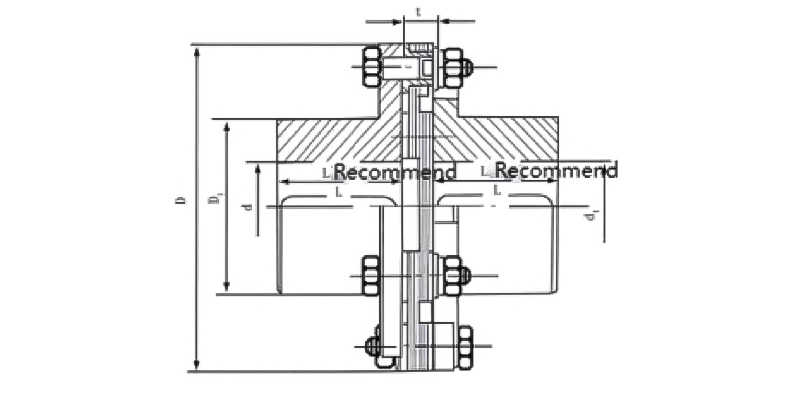

Основные параметры и основные размеры диафрагменной муфты МП

Тип	Номинальный крутящий момент Тн(Нм)	Допустимый скорость [н]/р.мин⁻¹	Отверстие для вала диаметр д₁.д₂	Отверстие для вала length			Д	Д₁	т	Крутильный жесткость ×106/ н·м.рад-1	Масса м/кг	Момент инерции I/кг·м²
				Дж₁	Й	Л Реком
				Л	Л
МП1	40	10700	14	27	32	35	80	39	8±0,2	0.37	0.9	0.0005
			16,18,19	30	42
			20,22,24	38	52
			25,28	44	62
МП2	63	9300	20,22,24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30,32,35,38	60	82
МП3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40,42,45	84	112
МП4	250	6700	30,32,35,38	60	82	55	128	77	11±0,2	0.81	4.2	0.006
			40,42,45,48,50,55	84	112
МП5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
МП6	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	14±0,3	1.42	9.6	0.024
			60,63,65,70,71,75	107	142
МП7	1000	4750	45,48,50,55,56	84	112	80	180	112	15±0,4	1.90	12.5	0.0365
			60,63,65,70,71,75	107	142
			80	132	172
МП8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60,63,65,70,71,75	107	142
			80,85	132	172
МП9	2500	4200	55,56	84	112		205		20±0,4	2.7	16.5	0.065
			60,63,65,70,71,75	107	142
			80,85	132	172
МП10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60,63,65,70,71,75	107	142
			80,85,90	132	172
МП11	4000	3650	60,63,65,70,71,75	107	142	100	235	132	23±0,5	3.46	25	0.131
			80,85,90,95	132	172
МП12	5000	3400	60,63,65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
МП13	6300	3200	63,65,70,71,75	107	142	110	270	155	23±0,5	5.2	36	0.239
			80,85,90,95	132	172
			100,110	167	212
МП14	12500	2850	65,70,71,75	107	142	115	300	162	27±0,6	7.8	45	0.38
			80,85,90,95	132	172
			100,110	167	212
МП15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100,110,120,125	167	212
МП16	20000	2450	75	107	142	140	350	186	32±0,7	10.23	75	0.85
			80,85,90,95	132	172
			100,110,120,125	167	212
			130	202	252
МП17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100,110,120,125	167	212
			130,140	202	252
МП18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100,110,120,125	167	212
			130,140,150	202	252
			160	242	302
МП19	40000	1950	100,110,120,125	167	212	175	440	245	38±0,9	14.26	150	2.69
			130,140,150	202	252
			160,170,180	242	302
МП20	45000	1850	110,120,125	167	212	185	460	260		22.13	170	3.28
			130,140,150	202	252
			160,170,180	242	302
МП21	50000	1800	120,125	167	212	200	480	280		23.7	200	4.28
			130,140,150	202	252
			160,170,180	242	302
			190 200	282	352
МП22	56000	1700	130,140,150	202	252	210	500	295		24.6	230	5.18
			160,170,180	242	302
			190 200	282	352
МП23	63000	1600	140,150	202	252	220	540	310	44±1	29.71	275	7.7
			160,170,180	242	302
			190 200,220	282	352
МП24	80000	1450	150	202	252	240	600	335	50±1,2	32.64	380	9.3
			160,170,180	242	302
			190 200,220	282	352
			240	330	410
МП25	100000	1400	160,170,180	242	302	255	620	350		37.69	410	15.3
			190 200,220	282	352
			240 250	330	410
МП26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190 200,220	282	352
			240 250,260	330	410
МП27	160000	1200	190 200,220	282	352	295	720	410	60±1,4	71.52	620	32.4
			240 250,260	330	410
			280	380	470
МП28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240 250,260	330	410
			280 300	380	470
МП29	250000	1100	240 250,260	330	410	320	770	450		114.53	780	43.9
			280 300,320	380	470
МП30	315000	1050	250,260	330	410	350	820	490		130.76	950	60.5
			280 300,320	380	470
			340	450	550
