GAP Барабанная зубчатая муфта с тормозным диском (Q/YG 12008X-2018)

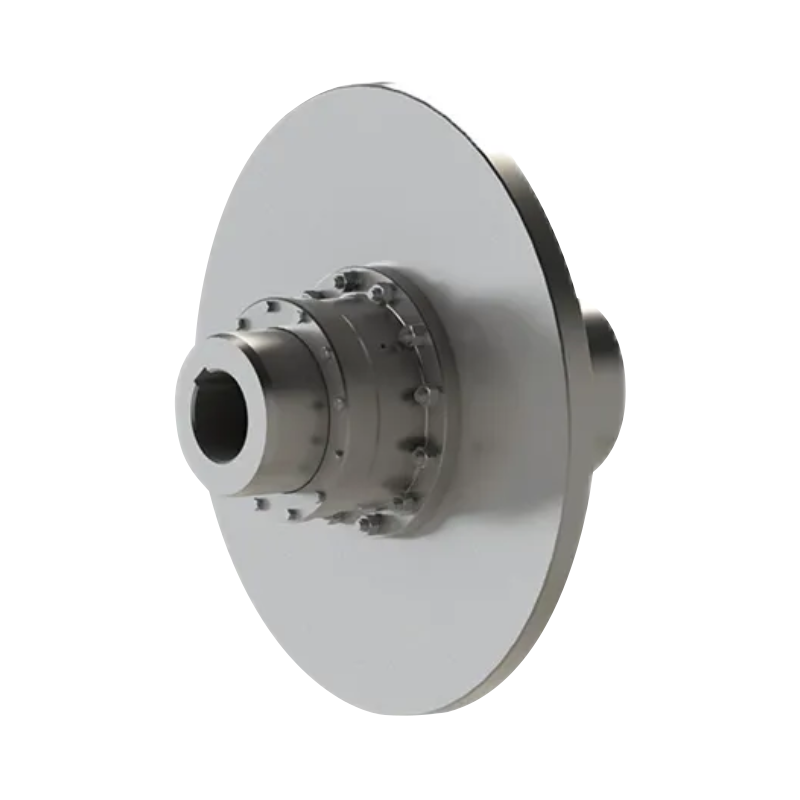

Тип GAP с зубчатой муфтой барабана тормозного диска, внутреннее зубчатое кольцо шире, что может компенсировать большее смещение оси, подходит для согласования с дисковыми тормозами, обеспечивая вращение в положительном и обратном направлении.

В нормальных условиях муфта типа GAP должна представлять собой пару муфт типа GBZ и GAZ, внешний конец зубчатой втулки соединен с промежуточным валом, а два конца полумуфты соответственно соединены с валом рабочей машины и валом силовой машины. Поскольку тормозной диск соединен с полумуфтой, вес тормозного диска и рабочая тормозная нагрузка, а также вибрация полностью переносятся полумуфтой, что улучшает характеристики зацепления зубьев барабана во время торможения, поэтому она подходит для тяжелых условий эксплуатации, а номинальный крутящий момент составляет 630-112000Н·м.

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Тип GAPK с зубчатой муфтой дискового барабана (Q/YG 12009X-2018)
СЛЕДУЮЩИЙ: Муфта барабанная зубчатая GAZ с промежуточным валом (Q/YG 12007X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

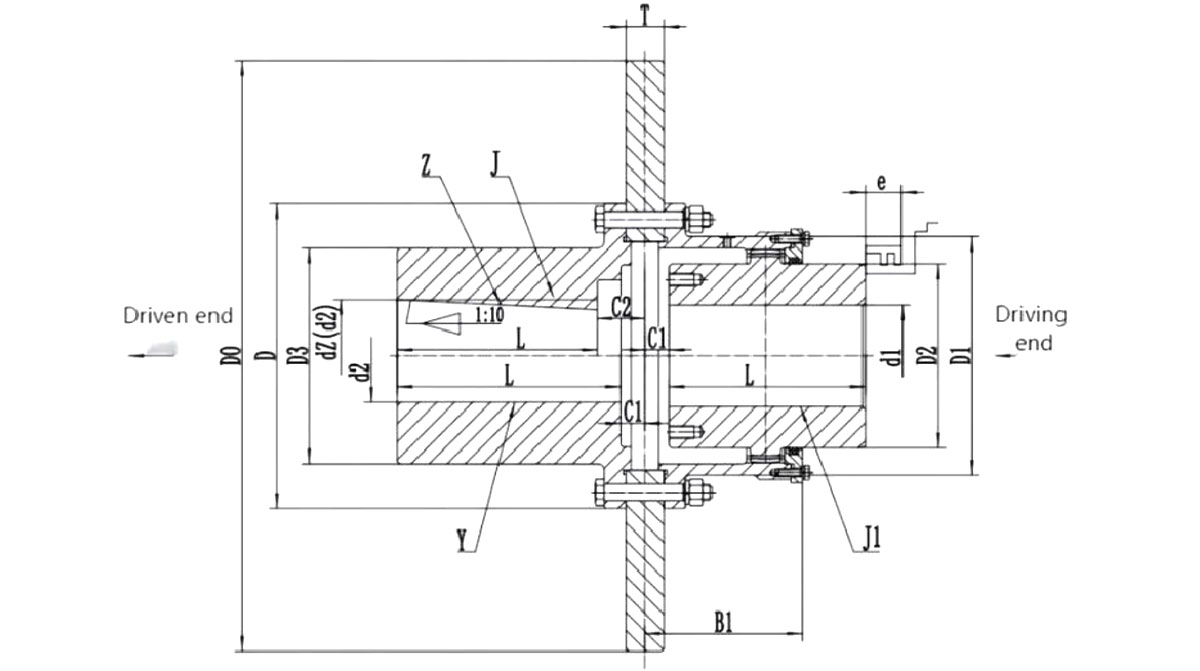

Форма конструкции муфты барабанной передачи типа GAP
Отверстие вала Y-Y,Отверстие вала J1-J1,Отверстие вала Z-Z

Основные параметры и основные размеры барабанной зубчатой муфты типа GAP с тормозным диском

Тип	Номинальный крутящий момент Тн/КН·м	Допустимый скорость [н]/р.мин⁻¹	Диаметр отверстия вала d₁,d₂,dz		Длина отверстия вала L		D₀	D	D₁	D₂	D₃	B₁	Т	С₁	С₂	е	Количество смазки /мл	Масса /кг	Момент инерции /кг·m²
			от	до	Y	Дж₁З₁
GAP1	630	4000	20	24	52	38	315	125	85	55	80	72	30	25	25	39	60	22.4	0.24
			25	28	62	44									17.5	34
			30	38	82	60										37
GAP2	1120		25	28	62	44	315	144	105	65	95	82	30	25.5	25.5	44	110	26.2	0.25
			30	38	82	60									17.5	45
			40	48	112	84										43
GAP3	2240	3550	30	38	82	60	355	174	125	85	115	92	30	18	18	40	155	39.2	0.42
			40	56	112	84										43
			60	-	142	107										50
GAP4	3550	2500	32	38	82	60	400 450 500	193	148	105	130	104	30	18	29	47	190	53.1	0.72
			40	56	112	84									18	43		62.1	1.17
			60	70	142	107										50		72.7	1.74
GAP5	5000	2500	40	56	112	60	400 450 500	224	168	120	150	114	30	18	43	30	300	66.6	0.79
			60	75	142	84									50			75.6	1.25
			80	85	172	107									58			86.2	1.81
GAP6	7100	2000	48	56	112	85	450 500 560 630	241	188	135	170	124	30	21	50	30	420	85.6 96.2 107.6 123.8	1.34 1.90 2.80 4.36
			60	75	142	107								19	50
			80	90	172	132									55
GAP7	10000	1700	60	75	142	84	450 500 560 630	265	210	150	190	137	30	19	50	30	630	107.8 118.4 129.8	1.53 2.09 2.99
			80	95	172	107									58
			100	105	212	132									63
GAP8	14000	1700	65	75	142	107	500 560 630 710	285	232	165	210	147	30	20	50	30	730	131.1 157.7 142.5 174.1	2.27 3.17 4.73 7.25
			80	95	172	132									58
			100	115	212	167									63
GAP9	18000	1600	70	75	142	107	560 630 710 800	314	247	190	225	157	30	25	60	30	770	161.5 177.7 193.1 235.7	3.5 5.06 7.58 12.35
			80	95	172	132								20	58
			100	120	212	167									64
GAP10	31500	1600	80	95	172	132	630 710 800	346	278	210	250	180	30	20	58	30	990	235.7	12.35
			100	125	212	167									64			224.7	5.77
			130	140	252	202									69			240.1	8.29
GAP11	40000	1400	100	125	212	167	710 800 900	385	317	250	285	195	30	21	64	40	1300	299.3	9.6
			130	150	252	202									69			341.9	14.7
			160	170	302	242									79			379.5	21.56
GAP12	56000	1400	-	120	212	167	710 800 900	442	363	280	325	223	30	21	72	40	2200	377.5	11.9
			130	150	252	202									70			420.1	17
			160	180	302	242									83			461.7	23.86
GAP13	80000	1400	140	150	252	202	800 900	482	402	310	360	253	30	22	72	40	3300	537.6 575.2	20.8 27.76
			160	180	302	242									85
			190	210	352	282									95
GAP14	112000	1200	160	180	302	242	900 1000	520	441	350	410	281	30	23	85	40	4900	755.4 755.4	34.42 41.92
			190	220	352	282									95

Примечание:

1. Масса и момент инерции муфты являются приблизительными значениями, рассчитанными по J₁, удлинению вала каждого типа.
2. Максимальный тормозной момент муфты Tm не должен превышать номинальный крутящий момент Tn, равный 2 раза, то есть Tm≤2Tn.
3. Комбинация отверстий соединительного вала: Z₁/J₁, Y/Y, J₁/J₁, Y/J₁.
4. e — размер, необходимый для замены уплотнения.
