Подробно опишите этапы установки диафрагменной муфты

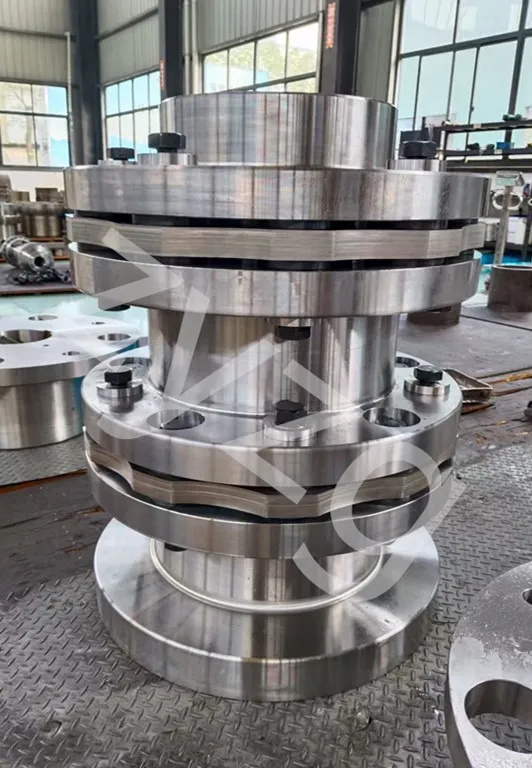

Несколько групп диафрагм (тонких пластин из нержавеющей стали) соединены с двумя половинами муфты болтами. Каждая группа диафрагм состоит из нескольких слоев, сложенных вместе. Диафрагмы делятся на стержневые и цельные различной формы. Диафрагменная муфта компенсирует относительное смещение двух валов, с которыми она соединена, за счет упругой деформации диафрагм. Это высокопроизводительная гибкая муфта из прочного металлического элемента, не требующая смазки. Он имеет компактную конструкцию, высокую прочность, длительный срок службы, не имеет вращательного зазора, не подвержен влиянию температуры и масляных загрязнений, обладает характеристиками кислото- и щелочестойкости, а также коррозионной стойкости. Подходит для трансмиссии с использованием валовой системы в рабочих средах с высокими температурами, высокими скоростями и агрессивными средами.

Этапы установки диафрагменного соединения:

1. При установке муфты на объекте внимательно пересчитайте все компоненты, чтобы убедиться в отсутствии недостающих деталей. Один комплект муфты включает в себя одну активную полумуфту, одну пассивную полумуфту, один комплект шестисегментной диафрагмы, высокопрочные болтовые винты, гайки и пружинные шайбы, всего шесть штук. Прежде чем активная и пассивная половины будут установлены на соответствующий главный вал и правильно выровнены, пожалуйста, правильно храните узел диафрагмы (не бросайте, не ударяйте, не нажимайте сильно и не ударяйте по нему), чтобы не повлиять на точность и целостность диафрагмы.

2. Тщательно очистите масляные пятна и краску с внутреннего отверстия полувальной муфты и внешнего круга фланца. Примените нагрев масляной ванной или индукционный нагрев к основному и пассивному полувалам (температура не должна превышать 300°C, и обычно рекомендуется контролировать ее в пределах от 160°C до 250°C). Перед нагревом выполните все приготовления к сборке, проверьте наличие ошибок в размерах отверстия вала, длины, ширины шпоночного паза и глубины шпоночного паза, а также наличие на головке главного вала серьезных царапин или вмятин, чтобы предотвратить неправильную установку полувалов после нагрева во время сборки, что может повлиять на использование или даже привести к повреждению, или из-за неправильного расположения изделия что делает невозможным для пользователей точное определение местоположения во время последующей установки запасных частей, что влияет на использование.

3.  Первичные и вторичные полугибкие муфты, установленные на мэйнфрейме, пройдут этап выравнивания, включающий этапы первоначального выравнивания, грубого выравнивания и точного выравнивания.

(1.)  Первоначальное выравнивание: этот процесс подразумевает использование невооруженного глаза в качестве метода управления для позиционирования двигателя и вентилятора с точки зрения их горизонтальной ориентации, расстояния спереди назад, разницы высот, осевого угла и т. д. с целью подготовки к последующему выравниванию.

(2.) Грубое выравнивание: это подразумевает использование простейших методов, таких как линейка или штангенциркуль, а также штангенциркуль, чтобы гарантировать, что основные плоскости двух полумуфт параллельны друг другу, а относительное расстояние соответствует техническим требованиям к значению зазора t. Как правило, фактическое значение зазора должно быть на 0,5–0,8 мм больше теоретического значения. Также радиальные отклонения верхней и нижней, а также переднего и заднего положений наружных окружностей фланцев двух полумуфтовых устройств должны быть одинаковыми.

Примечание: Перед использованием строго следуйте данному руководству по установке и внимательно заполните следующие пункты. Вы получите комплект эластичных муфт, которые не требуют обслуживания, долговечны, имеют низкий уровень отказов и отличаются высокой надежностью.
