Ключевое соединение типа DMB, однотипная эластичная диафрагменная муфта (Q/YP 22004X-2018)

Ключевое соединение типа DMB, однотипная эластичная диафрагменная муфта (Q/YP 22004X-2018)

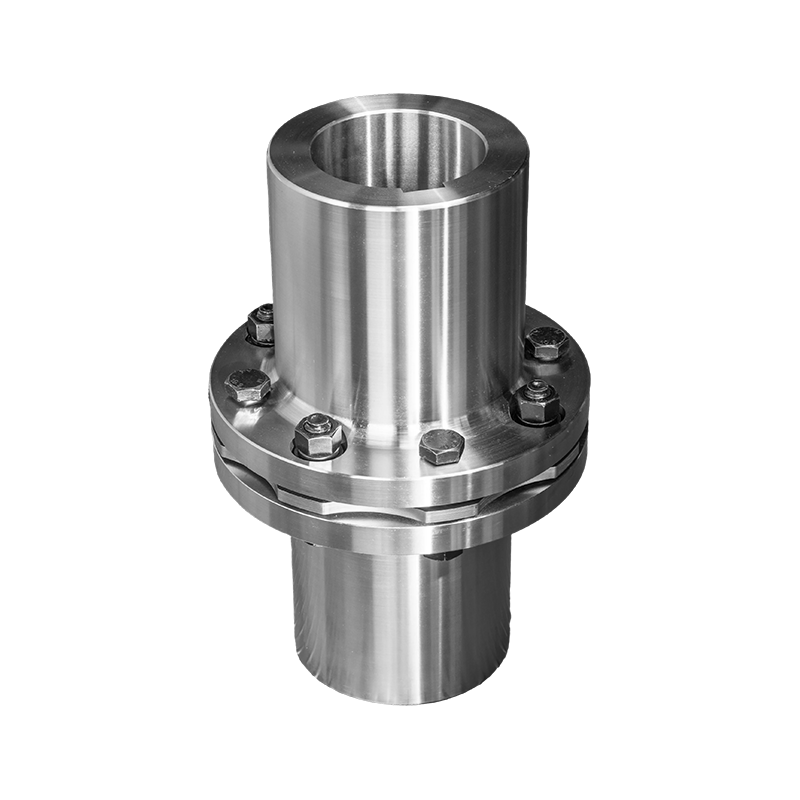

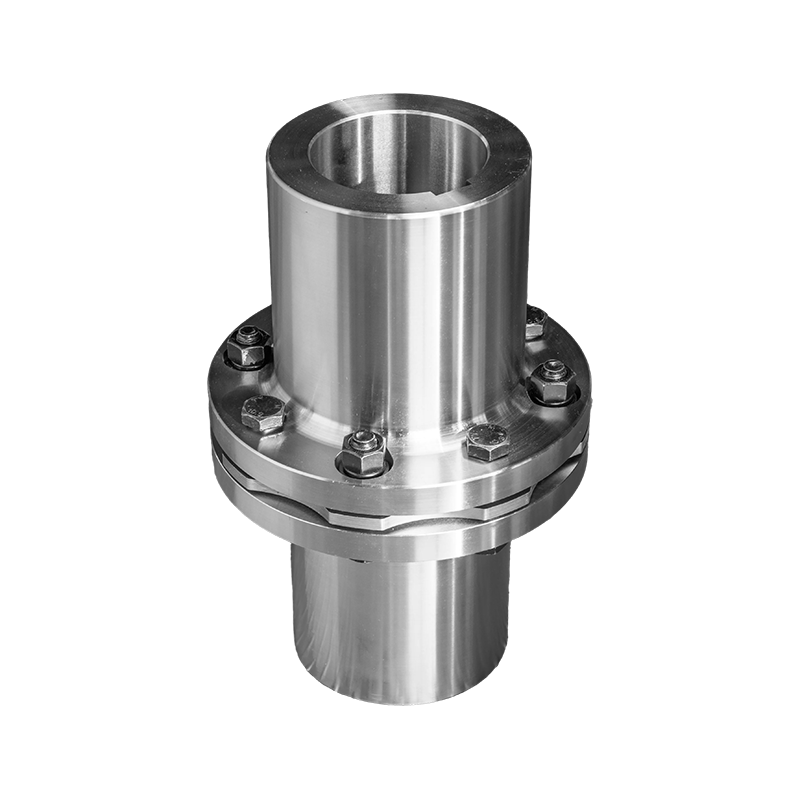

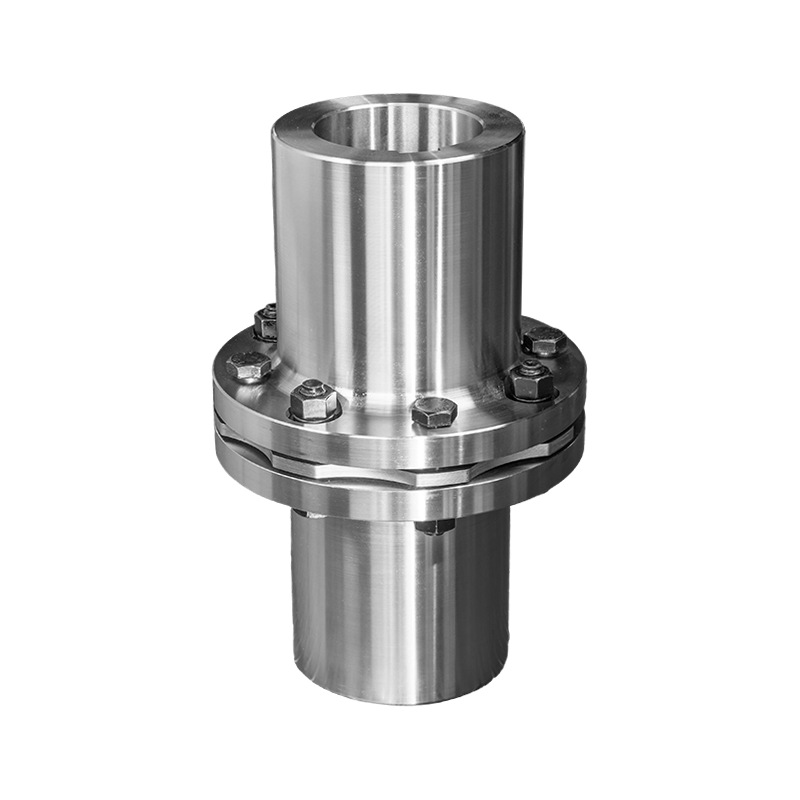

Однотипная эластичная диафрагменная муфта с шпоночным соединением типа DMB представляет собой прецизионное механическое устройство, предназначенное для передачи крутящего момента между двумя валами с одновременной компенсацией несоосности и гашением вибраций. Эта муфта широко используется в различных промышленных приложениях, где необходима надежная передача электроэнергии.

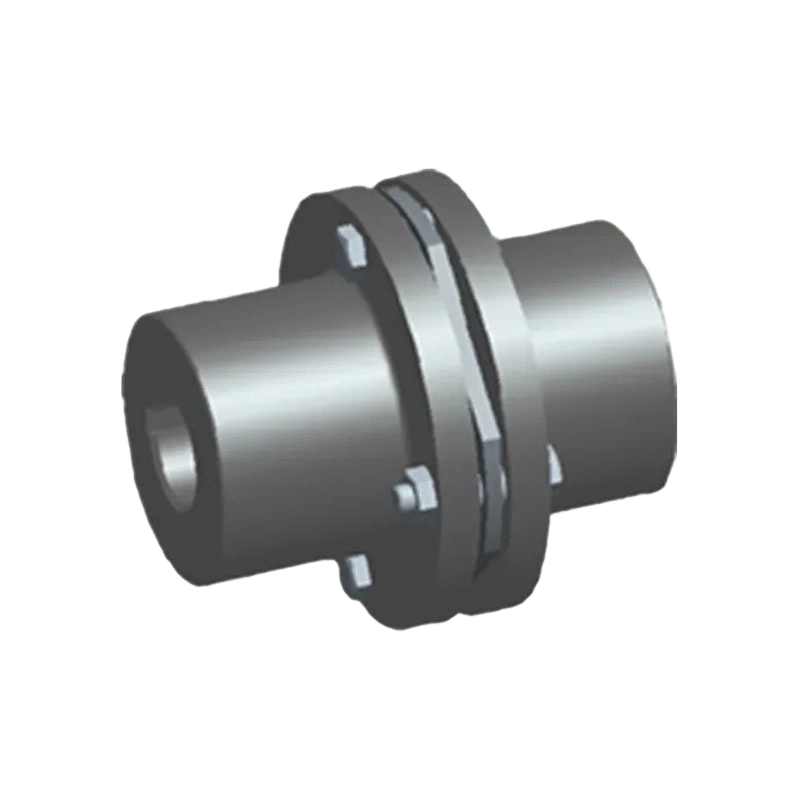

Обзор: Однотипная эластичная диафрагменная муфта с шпоночным соединением типа DMB состоит из двух ступиц, одной диафрагмы и набора шпонок. Ступицы соединены с валами, которые необходимо соединить, а диафрагма служит гибким элементом, передающим крутящий момент между ступицами. Ключи обеспечивают надежное соединение ступиц с диафрагмой, обеспечивая эффективную передачу крутящего момента.

Основные характеристики:

  • Высокий допуск на несоосность: Конструкция муфты с эластичной диафрагмой допускает значительное угловое, параллельное и осевое смещение между валами без ущерба для производительности. Эта функция помогает снизить износ подключенного оборудования и продлевает срок его службы.
  • Гашение вибрации: Эластичные свойства диафрагмы помогают поглощать удары и вибрации, возникающие во время работы, что обеспечивает более плавную и тихую работу. Это имеет решающее значение для оборудования, работающего в чувствительных средах или требующего точного управления.
  • Компактный дизайн: Муфта типа DMB имеет компактную и легкую конструкцию, что упрощает ее установку и требует минимального обслуживания. Его простота повышает надежность и сокращает время простоя при выполнении задач по техническому обслуживанию.
  • Высокая мощность передачи крутящего момента: Несмотря на свои компактные размеры, муфта типа DMB способна эффективно передавать высокие уровни крутящего момента, обеспечивая надежную передачу мощности даже в сложных промышленных условиях.
  • Коррозионная стойкость: Муфты часто подвергаются суровым условиям эксплуатации, включая воздействие влаги и химикатов. Муфта типа DMB обычно изготавливается из высококачественных материалов, таких как нержавеющая сталь или легированная сталь, что обеспечивает отличную устойчивость к коррозии и гарантирует длительный срок службы.

Приложения: Однотипная эластичная диафрагменная муфта с шпоночным соединением типа DMB находит применение в различных отраслях промышленности, в том числе:

  • Производство машин и оборудования
  • Автомобильная промышленность
  • Аэрокосмическая промышленность и авиация
  • Генерация электроэнергии
  • Морские и морские системы
  • Горнодобывающая промышленность и переработка полезных ископаемых
  • Нефтехимия и нефтепереработка

Заключение:

Подводя итог, можно сказать, что однотипная эластичная диафрагменная муфта с шпоночным соединением типа DMB является универсальным и надежным решением для передачи крутящего момента в промышленных машинах и оборудовании. Высокая устойчивость к несоосности, характеристики гашения вибраций, компактная конструкция и прочная конструкция делают его идеальным выбором для сложных задач, где точность и надежность имеют первостепенное значение.
