Соединение типа SM соединяет эластичную диафрагменную муфту двойного типа

Соединение типа SM соединяет эластичную диафрагменную муфту двойного типа - это тип гибкой муфты, используемой для соединения двух валов, обычно для передачи крутящего момента, допуская при этом определенную степень смещения. Данная муфта имеет конструкцию с двойной гибкой диафрагмой, которая обеспечивает повышенную гибкость и жесткость на кручение, что делает ее пригодной для применений со средними и высокими требованиями к крутящему моменту и умеренным уровнем несоосности.

Соединение типа SM соединяет эластичную диафрагменную муфту двойного типа и представляет собой устройство, используемое для соединения двух вращающихся осей. Он может передавать крутящую силу и компенсировать некоторое отклонение между осями. Этот вид соединения обычно состоит из эластичных пленочных листов с обеих сторон и соединительных деталей посередине, которые можно найти в большинстве промышленных машин и оборудования. Двойные эластичные диафрагменные муфты могут снизить вибрацию и удары, обеспечивая при этом хорошую жесткость на кручение и точность положения. Они подходят для многих промышленных применений, таких как подключение оборудования, такого как насосы, вентиляторы, компрессоры и т. д.

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Соединительная пружина типа SC (Q/YS 23006X-2018)
СЛЕДУЮЩИЙ: Ключевое соединение типа DMB, однотипная эластичная диафрагменная муфта (Q/YP 22004X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

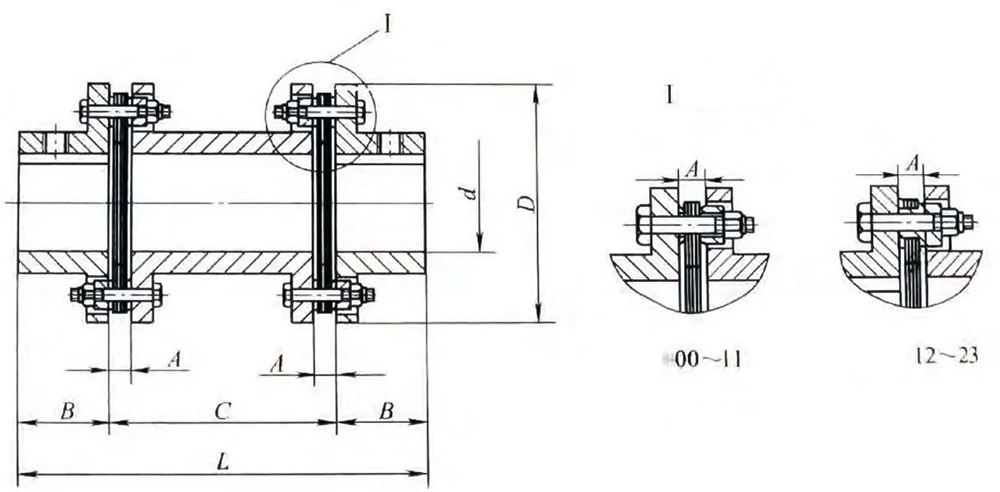

Основные параметры и основные размеры двухкомпонентной эластичной диафрагменной муфты типа СМ

Тип	Номинальный крутящий момент Н·М	Допустимая скорость [н]/об.мин⁻¹	Размеры /мм						Допустимая компенсация			Масса /кг
Тип	Номинальный крутящий момент Н·М	Допустимая скорость [н]/об.мин⁻¹	д _макс	Д	А	Б	Л	С	Аxel /mm	Аngle	Радиальный /мм	Масса /кг
00	9.8	20000	20	57	4.9	20	100	60	±1,6	2°	0.5	0.23
01	33	20000	22	68	6.1	26	141	89	±1,6	2°	0.5	1.2
02	90	20000	32	81	6.6	28	141	89	±1,6	2°	0.5	1.9
03	173	18000	35	93	8.4	29	160	102	±2,4	2°	0.6	2.9
04	245	15000	42	104	11.2	34	195	127	±2,8	2°	0.7	4.7
05	420	13000	50	126	11.7	42	211	127	±3.2	1°30′	0.7	7.1
06	772	12000	60	143	11.7	48	223	127	±3,6	1°30′	0.8	10.8
07	1270	10000	75	168	16.8	58	243	127	±4,0	1°30′	0.8	16.3
08	2080	10000	82	194	17.0	64	268	140	±4,4	1°30′	0.9	24.7
09	3328	9000	95	214	21.6	77	306	152	±4,8	1°30′	0.9	32.5
10	4900	8000	108	246	23.9	89	356	178	±5.2	1°30′	1.0	50
11	6368	6300	118	276	27.2	102	382	178	±5,6	1°30′	1.2	75
12	8900	6300	110	276	17.5	128	454	198	±3,6	1°	1.2	72.2
13	15280	5000	135	308	19	160	550	230	±4,0	1°	1.2	120
14	25410	4700	155	346	21.5	180	574	210	±4,0	1°	1.2	175
15	37130	4300	165	375	24	198	644	248	±4,0	1°	1.3	234
16	47120	3900	180	410	29.5	214	708	280	±4,4	1°	1.3	396
17	57000	3500	190	445	29.5	225	770	320	±4,4	1°	1.4	369
18	63186	3500	205	470	31	248	846	350	±4,8	1°	1.5	448
19	82590	3200	230	512	32	278	936	380	±4,8	1°	1.6	596
20	102100	2800	255	556	32.5	305	1002	390	±5.2	1°	1.8	763
21	126070	2450	265	588	34	318	1036	400	±5,4	1°	1.8	919
22	146350	2150	275	630	34.5	352	1064	400	±5,6	1°	2	1068
23	173830	2000	290	655	35.5	348	1116	420	±6,0	1°	2	1235
24	200000	1400	305	680	44	350	1160	460	±7,0	30′	2	1350
26	315000	1200	365	785	50	350	1220	520	±8,4	30′	2	1650
27	400000	1150	380	830	50	380	1360	580	±9,0	30′	2	1950
28	500000	1100	400	875	50	400	1400	600	±9,6	30′	2.5	2200
29	630000	1000	425	935	60	400	1480	680	±10,0	20′	2.5	2300
30	800000	930	440	1030	60	440	1580	700	±10,4	20′	2.5	2600
31	1000000	880	460	1080	66	440	1620	700	±11,0	20′	2.5	3500
32	1250000	820	500	1160	70	520	1780	740	±11,6	20′	2.5	4800
33	1600000	740	560	1290	82	570	1920	780	±12,4	20′	3	6100
34	2000000	680	600	1410	92	570	1940	800	±13,0	20′	3	7600
35	2500000	620	650	1530	105	630	2000	800	±13,6	20′	3	8600
36	3020000	570	710	1670	115	710	2340	880	±14,4	20′	3	11000
37	4050000	520	780	1830	125	800	2540	940	±15,0	20′	3	14700
38	5300000	480	860	2000	130	800	2540	940	±15,0	20′	3	21000
39	6600000	430	945	2200	140	960	3020	1100	±16,6	20′	3	26700
40	8100000	400	1030	2400	140	960	3020	1100	±16,4	20′	3	32000
