Диафрагменная муфта типа MPJ с промежуточным валом (Q/YP 21002X-2018)

Обзор
Диафрагменная муфта типа MPJ с промежуточным валом представляет собой высокопроизводительный механический компонент, предназначенный для соединения двух валов в системе передачи мощности, обеспечивая передачу крутящего момента и компенсируя несоосность между валами. Этот тип муфты особенно полезен в приложениях, требующих соединений валов на большие расстояния, и предлагает ряд преимуществ, включая высокую жесткость на кручение, низкие эксплуатационные расходы и способность выдерживать высокие скорости вращения.

Проектирование и строительство
1. Элементы диафрагмы:
Основной особенностью муфты типа MPJ являются ее диафрагменные элементы. Это тонкие, гибкие металлические пластины, которые допускают небольшой изгиб и осевое перемещение, сохраняя при этом высокую степень жесткости на кручение. Диафрагмы предназначены для устранения таких несоосностей, как угловые, осевые и параллельные.
2. Промежуточный вал:
Включение промежуточного вала позволяет муфте преодолевать большие расстояния между соединенными механизмами. Этот промежуточный вал обычно изготавливается из высокопрочных материалов, что обеспечивает долговечность и надежность в различных условиях эксплуатации.
3. Ступица и фланцы:
Муфта состоит из ступиц, которые крепятся к соответствующим валам, и фланцев, которые фиксируют диафрагмы на месте. Эти компоненты спроектированы с высокой точностью, что обеспечивает надежную посадку и оптимальную производительность.
4. Болты и крепежи:
Для крепления диафрагмы к ступицам и фланцам используются высокопрочные болты и крепежные элементы, обеспечивающие прочное и надежное соединение, способное выдерживать высокие уровни крутящего момента и скорости вращения.

Ключевые особенности
1. Жесткость на кручение:
Диафрагменная муфта типа MPJ обеспечивает превосходную жесткость на кручение, что делает ее идеальной для применений, где точная передача крутящего момента имеет решающее значение.
2. Размещение при несоосности:
Этот тип муфты эффективно справляется с различными типами несоосности, включая угловое, параллельное и осевое смещение, без ущерба для производительности.
3. Низкие эксплуатационные расходы:
Конструкция диафрагменной муфты сводит к минимуму износ, снижая необходимость частого технического обслуживания и увеличивая общий срок службы муфты.
4. Высокоскоростная способность:
Прочная конструкция и точность проектирования диафрагменной муфты типа MPJ делают ее пригодной для высокоскоростных применений, обеспечивая стабильную и надежную работу.
5. Коррозионная стойкость:
Материалы, используемые при изготовлении муфты, такие как нержавеющая сталь для диафрагм, обеспечивают отличную устойчивость к коррозии, что делает ее пригодной для использования в суровых условиях.

Приложения

Диафрагменная муфта типа MPJ с промежуточным валом используется в различных отраслях промышленности и применениях, в том числе:

Производство электроэнергии: Соединение турбин и генераторов.
Морская инженерия: Двигательные установки на кораблях и подводных лодках.
Аэрокосмическая промышленность: Передача мощности в авиационных системах.
Промышленное оборудование: Высокоскоростные компрессоры, насосы и вентиляторы.
Нефть и газ: Буровые установки и технологическое оборудование.

Установка и обслуживание

Проверка выравнивания:
Перед установкой крайне важно убедиться, что валы максимально выровнены, чтобы свести к минимуму нагрузку на соединительные элементы.
Затяжка крутящего момента:
Правильная затяжка болтов с крутящим моментом необходима для поддержания целостности соединительного узла. Следуйте спецификациям производителя по настройкам крутящего момента.
Регулярные проверки:
Необходимо проводить периодические проверки на предмет наличия признаков износа или повреждения диафрагм и других компонентов. При необходимости замените все изношенные детали.
Смазка:
Как правило, диафрагменная муфта типа MPJ не требует смазки, что упрощает процедуры технического обслуживания.

Заключение
Диафрагменная муфта типа MPJ с промежуточным валом является универсальным и надежным решением для дальних соединений валов в высокопроизводительных приложениях. Его способность справляться с несоосностью в сочетании с жесткостью на кручение и низкими требованиями к техническому обслуживанию делает его отличным выбором для широкого спектра промышленных и инженерных применений.

Свяжитесь с нами

Скачать PDF

ПРЕДВАРИТЕЛЬНОV: Однотипная эластичная диафрагменная муфта DMA
СЛЕДУЮЩИЙ: Диафрагменная муфта MP (Q/YP 21001X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

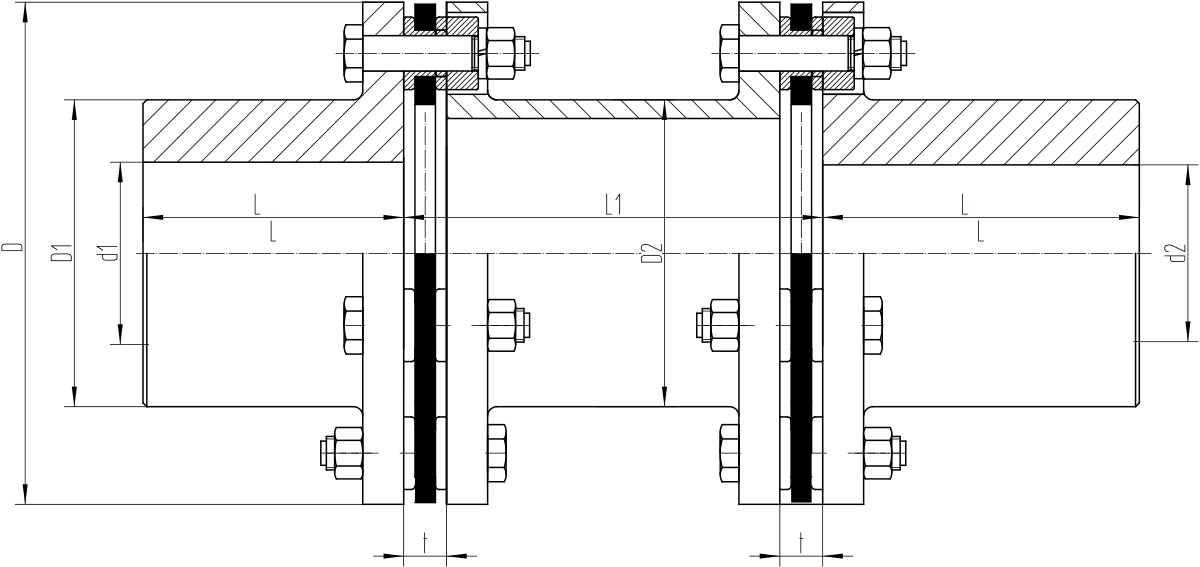

Основные параметры и основные размеры диафрагменной муфты MPJ с промежуточным валом

Тип	Номинальный крутящий момент /Н·м	Допустимый скорость [н]/р.мин⁻¹	Отверстие для вала диаметр д₁,д₂	Отверстие для вала длина			Д	Д₁	Л₁ _мин	т	Масса м/кг		Инерция I/кг·м²
				Дж₁	Й	Л Реком					Л₁min Масса	Масса for добавлено 1м
				Л	Л
МПЖ1	63	9300	20,22,24	38	52	40	92	53	70	8±0,2	2	4.1	0.002
			25,28	44	62
			30,32,35,38	60	82
МПЖ2	100	8400	25,28	44	62	45	102	63	80		2.9		0.003
			30,32,35,38	60	82
			40,42,45	84	112
MPJ3	250	6700	30,32,35,38	60	82	55	128	77	96	11±0,3	5.7	8	0.009
			40,42,45,48,50,55	84	112
MPJ4	500	5900	35,38	60	82	65	145	91	116		8.5		0.017
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
МПЖ5	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	136	14±0,3	12.5	12	0.034
			60,63,65,70,71,75	107	142
МПЖ6	1250	4750	45,48,50,55,56	84	112	80	180	112	140	15±0,2	16.5		0.053
			60,63,65,70,71,75	107	142
			80	132	172
МПЖ7	2000	4300	50,55,56	84	112		200	120			21	19	0.082
			60,63,65,70,71,75	107	142
			80,85	132	172
MPJ8	2500	4200	55,56	84	112		205			20±0,4	23		0.092
			60,63,65,70,71,75	107	142
			80,85	132	172
МПЖ9	3150	4000	55,56	84	112	90	215	128	160		27	21	0.117
			60,63,65,70,71,75	107	142
			80,85,90	132	172
МПЖ10	4000	3650	60,63,65,70,71,75	107	142	100	235	132	170	23±0,5	36		0.191
			80,85,90,95	132	172
МПЖ11	5000	3400	60,63,65,70,71,75	107	142	100	250	145	170	23±0,5	42	26	0.252
			80,85,90,95	132	172
			100	167	212
МПЖ12	6300	3200	60,63,65,70,71,75	107	142	110	270	155	190		50		0.349
			80,85,90,95	132	172
			100,110	167	212
МПЖ13	12500	2850	65,70,71,75	107	142	115	300	162	200	27±0,6	66	47	0.56
			80,85,90,95	132	172
			100,110	167	212
МПЖ14	16000	2700	70,71,75	107	142	125	320	176	220		78	47	0.75
			80,85,90,95	132	172
			100,110,120,125	167	212
МПЖ15	20000	2450	75	107	142	140	350	186	240	32±0,7	110	51	1.26
			80,85,90,95	132	172
			100,110,120,125	167	212
			130,140	202	252
МПЖ16	25000	2300	80,85,90,95	132	172	145	370	203	250		125	72	1.63
			100,110,120,125	167	212
			130,140	202	252
МПЖ17	31500	2150	90,95	132	172	165	400	230	290		160		2.45
			100,110,120,125	167	212
			130,140,150	202	252
			160	242	302
МПЖ18	40000	1950	100,110,120,125	167	212	175	440	245	300	38±0,9	220		3.99
			130,140,150	202	252
			160,170	242	302
МПЖ19	45000	1850	110,120,125	167	212	185	460	260	320		245	89	4.98
			130,140,150	202	252
			160,170,180	242	302
МПЖ20	50000	1800	120,125	167	212	200	480	280	350		275		6.28
			130,140,150	202	252
			160,170,180	242	302
			190 200	282	352
МПЖ21	56000	1700	130,140,150	202	252	210	500	295	370		320		7.68
			160,170,180	242	302
			190 200	282	352
МПЖ22	63000	1600	140,150	202	252	220	540	310	380	44±1	400	110	11.6
			160,170,180	242	302
			190 200,220	282	352
МПЖ23	80000	1450	150	202	252	240	600	335	410	50±1,2	560	145	19.8
			160,170,180	242	302
			190 200,220	282	352
			240	330	410
МПЖ24	100000	1400	160,170,180	242	302	255	620	350	440		620		23.6
			190 200,220	282	352
			240 250	330	410
МПЖ25	125000	1300	180	242	302	275	660	385	480		740		31.9
			190 200,220	282	352
			240 250,260	330	410
МПЖ26	160000	1200	190 200,220	282	352	295	720	410	510	60±1,4	970	190	50.4
			240 250,260	330	410
			280	380	470
МПЖ27	200000	1150	220	282	352	300	740	420	520		1050		57
			240 250,260	330	410
			280 300	380	470
МПЖ28	250000	1100	240 250,260	330	410	320	770	450	560		1200	215	69.4
			280 300,320	380	470
МПЖ29	315000	1050	250,260	330	410	350	820	490	620		1400		95.5
			280 300,320	380	470
			340	450	550
МПЖ30	500000	1000	280 300,320	380	470	350	875	480	600	50±1,6		235	96.5
			340 360	450	550			550					109.5
МПЖ31	630000	930	300 320	380	470	350	935	520	630	60±1,9	1800	290	142
			340 360,380	450	550			560					152
			400	540	650			600					162
МПЖ32	800000	880	320	380	470	380	1030	480	690		2250	330	194
			340 360,380	450	550			600					224
			400 420	540	650			640					240
МПЖ33	1000000	820	360,380	450	550	400	1080	580	726	66±2.2	2750	390	271
			400 420,440,450,460	540	650			700					325
MPJ34	1250000	740	400 420,440,450			460	1160	620	836	70±2,3	3500	450	387
			460 480 500					750					465
МПЖ35	1600000	680	440,450,460,480 500			520	1290	790	946	82±2,6	5000	570	750
			530 560	680	800			840					810
MPJ36	2000000	620	480,500	540	650	570	1410	760	1040	92±2,8	6600	710	1050
			530 560,600	680	800			920					1290
MPJ37	2800000	570	450 460 480 500	540	650	610	1530	810	1100	105±3	8400	880	1630
			530 560,600,630	680	800			980					1950
МПЖ38	4000000	520	560 600 630	680	800	670	1670	950	1210	115±3,4	11000	1050	2670
			670,710	780	-			1070					3030
МПЖ39	5000000	480	600 630	680	800	730	1830	970	1320	125±3,7	14500	1350	4060
			670,710,750	780	-			1170					4800
МПЖ40	6300000	430	670,710,750	780	-	800	2000	1140	1450	130±4	19000	1600	6600
			800 850	880				1290					7500
МПЖ41	8000000	400	750	780			2200	1260	1600	140±4,4	25000	1850	10400
			800 850	880				1420					11900
MPJ42	10000000	350	800 850			960	2400	1370	1760		32000	2100	15200
			900,950	980				1550					17400

Примечание:

1. Рекомендация L является предпочтительной.

2. Приблизительные значения массы и момента инерции рассчитываются по рекомендации L.
