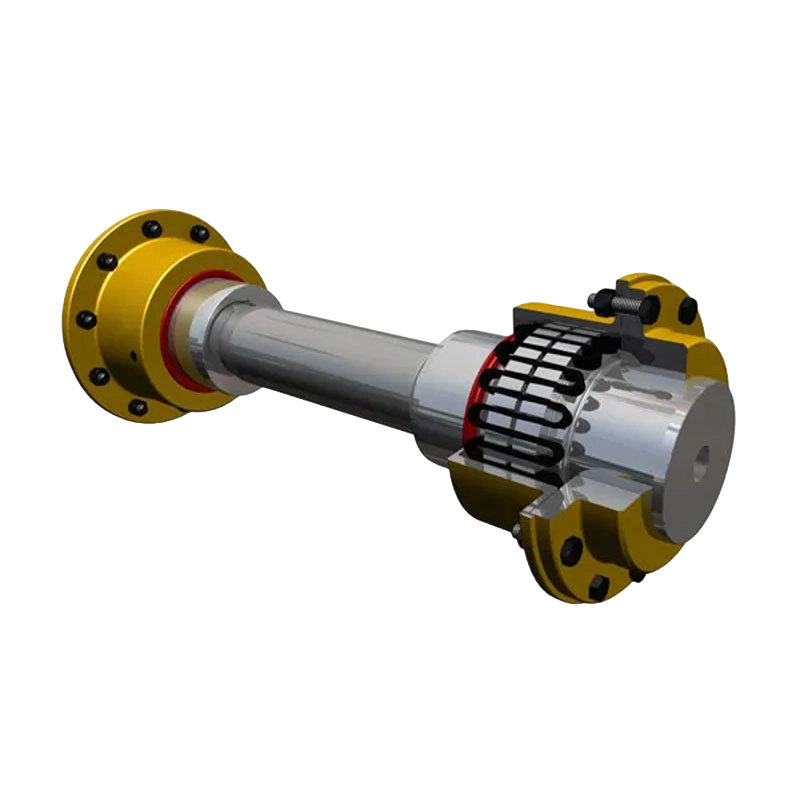

Змеевидная пружинная муфта Т50 с соединительным валом

Змеевидная пружинная муфта Т50 с соединительным валом

Змеевидная пружинная муфта с соединительным валом - это механическое устройство, используемое в трансмиссии для соединения двух валов, позволяющее им передавать крутящий момент, одновременно компенсируя несоосность, вибрацию и другие неровности движения. Этот тип муфты известен своей гибкостью, долговечностью и способностью работать в различных условиях, что делает его идеальным для различных промышленных применений.

Дизайн и структура

  • Змеиный источник: Центральной особенностью этой муфты является змеиная пружина, которая представляет собой спиральную катушку или ряд катушек, которые могут изгибаться в нескольких направлениях. Эта пружина позволяет муфте компенсировать угловое, параллельное и осевое смещение между соединенными валами.
  • Соединительный вал: Муфта соединяется с валами ведущего и ведомого механизмов посредством фланцев или ступиц, которые фиксируют концы змеиной пружины. Соединительный вал передает вращательное движение и крутящий момент от одного вала к другому.
  • Материалы: Обычно змеиная пружина изготавливается из высокопрочных, устойчивых к усталости материалов, таких как сталь или специальные сплавы. Ступицы или фланцы обычно изготавливаются из стали, нержавеющей стали или других прочных металлов, чтобы обеспечить долговечность и надежность.

Функциональность и преимущества

  • Гибкость: Присущая змеевидной пружине гибкость позволяет ей поглощать удары, вибрации и незначительные перекосы, возникающие во время работы, защищая как муфту, так и подключенное оборудование.
  • Долговечность: Муфты со змеевидными пружинами, рассчитанные на высокие уровни нагрузки и усталости, имеют длительный срок службы даже в сложных условиях.
  • Техническое обслуживание: Эти муфты, как правило, требуют минимального обслуживания благодаря своей простой, но эффективной конструкции. Периодических проверок и смазки (при необходимости) обычно достаточно для поддержания их в оптимальном рабочем состоянии.
  • Производительность: Змеевидные пружинные муфты обеспечивают последовательную и надежную передачу крутящего момента с минимальным люфтом и высокой жесткостью на кручение, обеспечивая эффективную передачу мощности между валами.

Приложения

Змеевидные пружинные муфты широко используются в различных отраслях промышленности, в том числе

  • Производство: Для подключения оборудования с приводом от двигателя, такого как конвейеры, смесители и насосы.
  • Автомобильная промышленность: В системах трансмиссии для соединения трансмиссионных валов, обеспечивающих плавную подачу мощности.
  • Аэрокосмическая промышленность: Для соединения валов в двигателях и системах управления, где решающее значение имеют точная передача крутящего момента и гибкость.
  • Морской: В судовых двигательных установках и вспомогательных машинах, где они должны выдерживать суровые условия эксплуатации.

Преимущества

  • Универсальность: Подходят для широкого спектра применений благодаря своей способности справляться с различными типами несоосности и условиями эксплуатации.
  • Амортизация: Эффективен для гашения вибраций и ударов, что защищает подключенное оборудование и продлевает срок его службы.
  • Экономически эффективно: Предлагая баланс производительности, долговечности и низких потребностей в техническом обслуживании, змеевидные пружинные муфты представляют собой экономически эффективное решение для многих промышленных требований к муфтам.

Соображения

  • Выравнивание: Хотя пружинная муфта может компенсировать несоосность, чрезмерная несоосность все равно может привести к преждевременному износу или выходу из строя. Правильная установка и выравнивание имеют решающее значение.
  • Грузоподъемность: Важно выбрать муфту с соответствующей грузоподъемностью для конкретного применения, чтобы избежать перегрузки и потенциального повреждения.

Заключение
Змеиные пружинные муфты с соединительными валами являются надежным и гибким решением для нужд передачи электроэнергии в различных отраслях промышленности. Их способность справляться с перекосами, поглощать удары и обеспечивать надежную передачу крутящего момента делает их ценным компонентом, обеспечивающим бесперебойную работу механических систем. При правильном выборе и обслуживании эти соединения могут значительно повысить производительность и долговечность подключенного оборудования.
