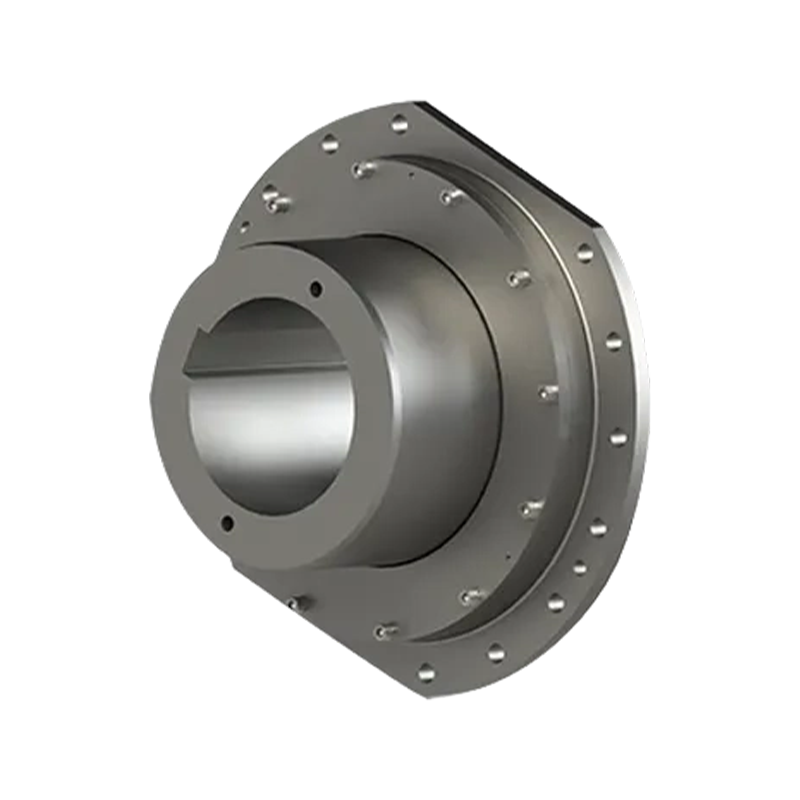

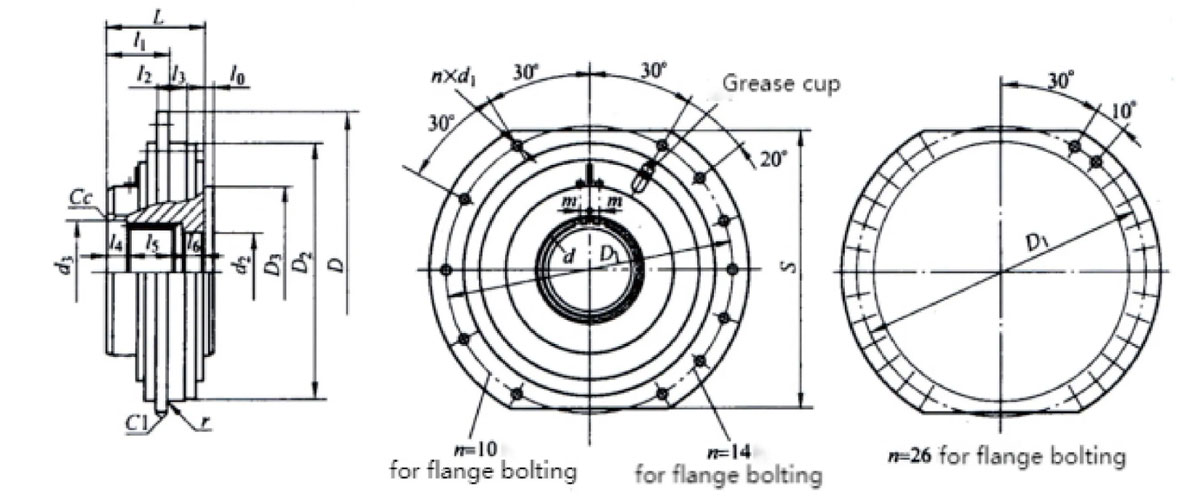

Муфта сферическая роликовая типа QGC с эвольвентным шлицевым соединением (Q/YJ16029X-2018)

Барабанная муфта QGC представляет собой сферический роликовый компонент трансмиссии большой грузоподъемности. Его основная конструкция состоит из сферических роликов и циклоидального шлица. Он подходит для соединения барабанов и редукторов в кранах, металлургии и других областях применения и отличается высокой несущей способностью, компенсацией угловых перемещений, низким дополнительным изгибающим моментом и удобством обслуживания. Вот его подробные эксплуатационные характеристики:

Основные эксплуатационные характеристики

Превосходная трансмиссия для тяжелых условий эксплуатации и радиальная несущая способность: Сферические ролики равномерно распределены для передачи крутящего момента, при этом номинальный крутящий момент составляет от 4 кН·м до 900 кН·м, а допустимая радиальная сила достигает от 16,5 кН до 520 кН. Он совместим с несколькими рабочими классами M3-M8 и может выдерживать частые пуско-остановочные и ударные условия, при этом несущая способность увеличивается на 30% по сравнению с традиционными зубчатыми муфтами.

Возможность компенсации умеренного углового смещения: Сферический контакт между сферическими роликами и отверстиями позволяет компенсировать угловые смещения до 1,5°, что позволяет избежать ошибок монтажа и деформаций рамы, снижая требования к точности выравнивания вала и избегая концентрированных дополнительных напряжений.

Низкий дополнительный изгибающий момент и высокая устойчивость: Сферический контакт также выполняет функцию самоустанавливающегося подшипника, значительно снижая дополнительный изгибающий момент на выходном валу редуктора и снижая риск усталости системы валов; циклоидальная шлицевая передача является плавной и имеет низкий уровень рабочего шума, а также оснащена индикатором износа для легкого контроля состояния.

Надежная безопасность и защита: Сферическая конструкция и система уплотнения роликов предотвращают отсоединение роликов, предотвращая утечку смазочного масла и проникновение примесей, обеспечивая безопасность трансмиссии в тяжелых условиях.

Простота установки и обслуживания: Комбинированная конструкция циклоидальных шлицевых и сферических роликов допускает определенное отклонение установки, сокращая цикл ввода в эксплуатацию; модульная конструкция облегчает разборку и замену легко повреждаемых деталей, таких как ролики, с низкими затратами на техническое обслуживание и пригодностью для барабанных установок с ограниченным пространством.

Компактная и эффективная структура: Оптимизированные осевые и радиальные размеры обеспечивают высокий крутящий момент и радиальную несущую способность в ограниченном пространстве, отвечая требованиям компактной компоновки тяжелого оборудования.
