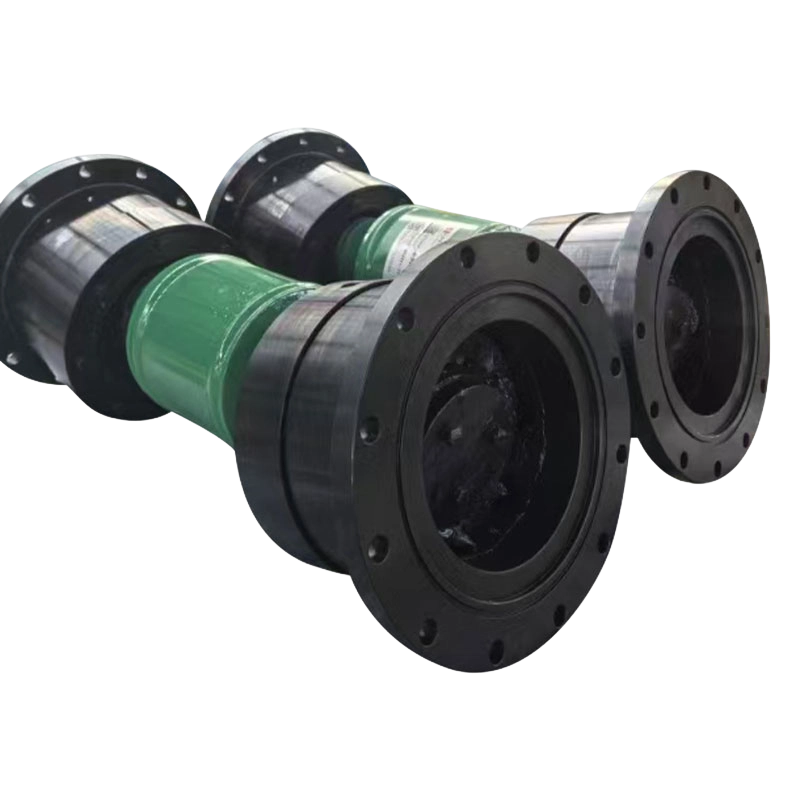

Универсальная муфта с шаровой клеткой типа QWL

Основные характеристики и анализ применения универсальной муфты с шаровой клеткой типа QWL
Универсальная муфта с шаровой клеткой типа QWL представляет собой высокоточный компонент трансмиссии. Его основное преимущество заключается в обеспечении синхронной передачи двух валов. Даже при наличии осевого угла или небольшого радиального и осевого смещения между двумя валами он все равно может достигать вращения с постоянной скоростью. Это также ключевая особенность, которая отличает его от обычных универсальных муфт с поперечным валом.

1. Основные технические параметры
Номинальный диапазон крутящего момента: 180–10000 Н·м, что соответствует требованиям крутящего момента для трансмиссий средней и большой грузоподъемности.
Диаметр вращения: 85–275 мм. Диаметр поворота определяет предел установочного пространства муфты, и при выборе модели необходимо согласовать радиальные установочные размеры оборудования.
Максимальный угол оси: β≤14°–18°. Верхний предел угла оси немного различается в зависимости от различных спецификаций муфт QWL. При фактическом использовании угол оси следует контролировать в номинальном диапазоне, чтобы избежать снижения эффективности передачи крутящего момента и усугубления износа компонентов.

2. Принцип синхронной передачи

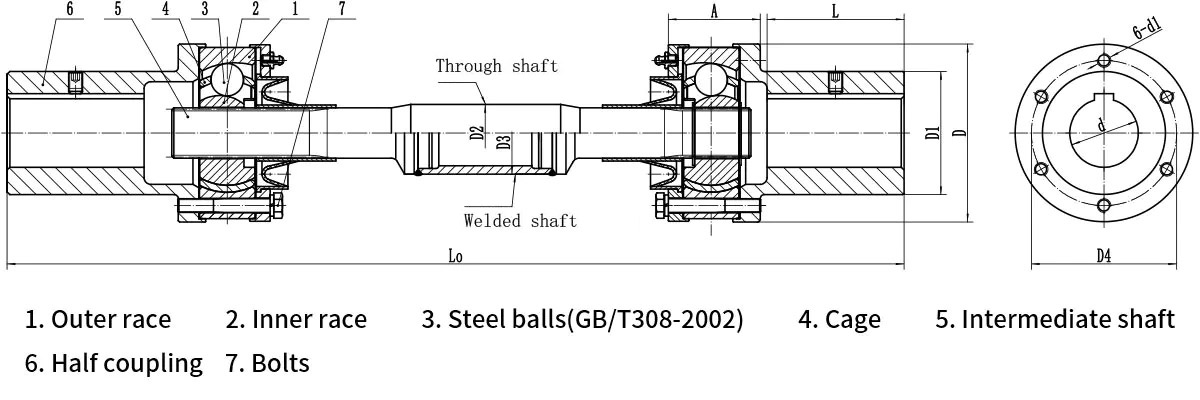

Суть конструкции шаровой клетки заключается в том, что стальные шарики катятся исключительно в окнах шаровой клетки, а также во внутренних и внешних дорожках качения. Центры внутренней и внешней дорожек качения совпадают с центром муфты. Это гарантирует, что при наличии угла между осями траектория передачи стальных шариков всегда остается симметричной, тем самым реализуя полную согласованность угловых скоростей входного вала и выходного вала и отвечая требованиям синхронной передачи.

3. Сценарии применения

Благодаря своим характеристикам синхронности, стабильной передачи и ударопрочности он широко применяется в оборудовании с высокими требованиями к точности передачи, в том числе:

• Металлургическое оборудование (например, роликовая трансмиссия прокатных станов)
• Тяжелое горнодобывающее оборудование
• Высокоточные конвейерные линии
• Строительная техника (например, поворотный механизм кранов)
• Система привода шпинделя станков с ЧПУ

4. Примечания по выбору модели
Проверьте фактический передаваемый крутящий момент и зарезервируйте коэффициент безопасности 1,2–1,5 раза, чтобы избежать повреждения от перегрузки.
Подтвердите угол оси между двумя валами, который не должен превышать номинальный верхний предел муфты данной спецификации.
Сопоставьте диаметр вращения установочного пространства и учтите форму соединения концов вала (например, шпоночное соединение, соединение с помощью распорной втулки и т. д.).
Если рабочая среда содержит пыль или коррозионные среды, следует выбрать соответствующую уплотнительную и защитную конструкцию.
