Фрикционная предохранительная муфта типа MAC (Q/YA41001X-2018)

Эффективность этой муфты основана на основных требованиях «надежной защиты от перегрузки при передаче усилия». Ключевые показатели эффективности заключаются в следующем

1. Производительность защиты от перегрузки (производительность ядра)

Характеристика скольжения при перегрузке: Когда нагрузка превышает заданный крутящий момент, пара трения мгновенно проскальзывает без каких-либо ударов или переломов, защищая двигатель, трансмиссионный вал и оборудование.
Возможность регулировки крутящего момента: Регулируя нажимной элемент (затягивая пружинную гайку / регулируя гидравлическое давление), можно точно установить значение защитного крутящего момента.
Сбросить удобство: После устранения перегрузки нет необходимости заменять детали, а нормальная передача усилия может быть восстановлена напрямую, что приводит к низким затратам на техническое обслуживание.

2. Производительность фундамента трансмиссии

Стабильность передачи крутящего момента: В пределах номинального крутящего момента фрикционный диск не проскальзывает, а эффективность трансмиссии высока (обычно выше 95%)
Допустимое незначительное отклонение: Он может компенсировать незначительное смещение между двумя валами в радиальном, угловом и осевом направлениях, снижая требования к точности установки
Буферизация и снижение вибрации: Пара трения обладает определенной гибкостью в контакте, что позволяет поглощать удары и вибрации в процессе передачи, снижая шум

3. Адаптивность и долговечность

Широкие сценарии применения: Подходит для сценариев трансмиссии, требующих защиты от перегрузки, таких как двигатели, насосы, вентиляторы, конвейеры, печатные машины и т. д.
Износостойкость и устойчивость к высоким температурам: Фрикционный диск изготовлен из износостойких материалов (таких как асбестовая резина, порошковая металлургия на основе меди) и не перегорает даже при кратковременных высоких температурах во время скольжения
Компактная структура: Небольшой размер, легкий вес и небольшие требования к пространству для установки

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Нет предыдущей статьи
СЛЕДУЮЩИЙ: Нет следующей статьи

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

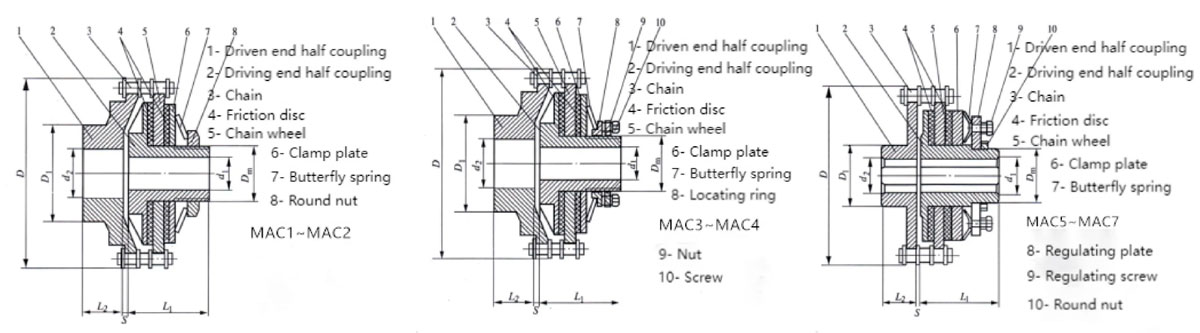

Основные параметры и основные размеры фрикционной предохранительной муфты MAC

Тип	Номинальный крутящий момент Н·м		Допустимая скорость [н]/об.мин⁻¹	Конец вождения		Конец вождения		D	Dm	D₁	S	Масса /кг	Инерция /кг·м²
				Диаметр отверстия вала	Длина Y	Диаметр отверстия вала	Длина Y
	мин	макс		г₁	L₁	г₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	М33×1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	М42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	М65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	М90х2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	М100х2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	М150х2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	М190х3	250	10	335	8.249
						100,110,120,125	16
				100,110	212	130,140	20
MAC7Z	4700	9500		95	190	110,120,125	16
				100,110,120,125	212	130,140,150	20
				130	252	160,170	24
