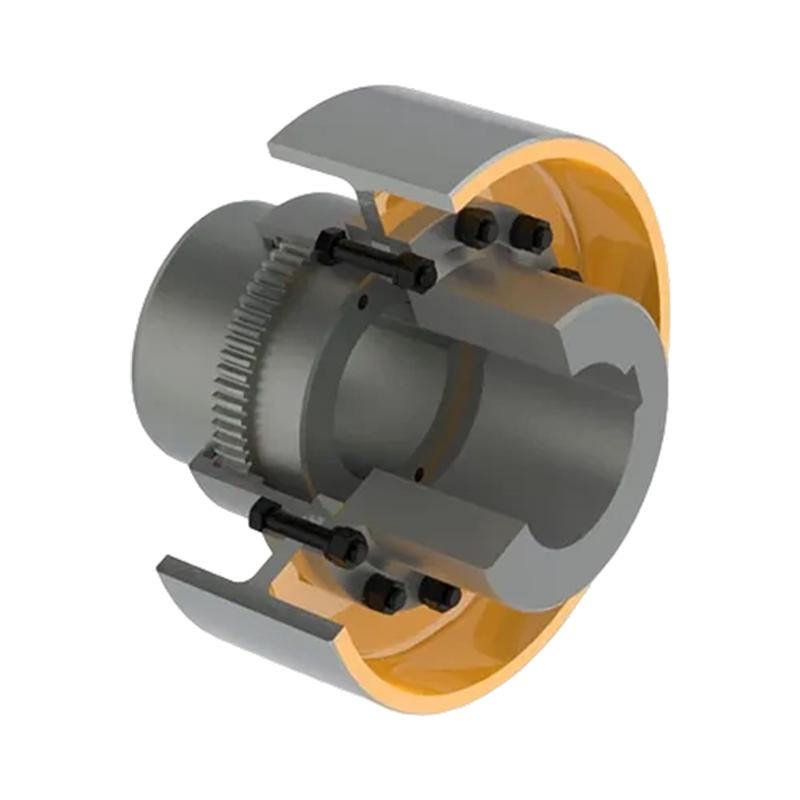

GCL Барабанная зубчатая муфта с тормозным колесом (Q/YG 13011X-2018)

GCL Барабанная зубчатая муфта с тормозным колесом — это инновационное решение, разработанное для удовлетворения высоких требований тяжелого промышленного оборудования. Эта система сцепления органично объединяет эффективность зубчатой муфты с важнейшей функциональностью тормозного колеса, предлагая комплексное решение для передачи мощности и точного управления вращательным движением.

Ниже представлен обзор основных характеристик и преимуществ зубчатой GCL Барабанной зубчатой муфты с тормозным колесом:

Высокопроизводительная зубчатая муфта: Изготовленный из высококачественных материалов, таких как легированная сталь, компонент зубчатой муфты обеспечивает оптимальную эффективность передачи мощности. Его гибкая конструкция компенсирует несоосность валов, снижая нагрузку на подключенное оборудование и повышая общую эксплуатационную надежность.
Интегрированное тормозное колесо: Добавление тормозного колеса обеспечивает точный контроль вращательного движения, позволяя быстро замедлять или полностью останавливать оборудование по мере необходимости в целях безопасности или эксплуатации. Эта интегрированная тормозная система повышает универсальность и безопасность муфты для широкого спектра промышленных применений.
Прочная конструкция: GCL Барабанная зубчатая муфта с тормозным колесом, рассчитанная на работу в суровых промышленных условиях, отличается прочной конструкцией, обеспечивающей прочность и долговечность. Он может эффективно работать в экстремальных условиях, обеспечивая стабильную производительность даже в сложных эксплуатационных сценариях.
Универсальность и адаптивность: Эта соединительная система подходит для различных промышленных применений, включая конвейерные системы, дробилки, смесители и другую тяжелую технику, требующую как передачи мощности, так и точных тормозных возможностей. Его адаптируемая конструкция позволяет настраивать его в соответствии с конкретными требованиями к крутящему моменту, размеру и эксплуатации.
Простота установки и обслуживания: Разработанная для простой установки и обслуживания, зубчатая GCL Барабанная зубчатая муфта с тормозным колесом сводит к минимуму время простоя и снижает общие эксплуатационные расходы. Регулярные процедуры проверки и смазки обеспечивают оптимальную производительность и продлевают срок службы соединительной системы.
Соответствие отраслевым стандартам: GCL Барабанная зубчатая муфта с тормозным колесом соответствует строгим отраслевым стандартам и проходит строгие меры контроля качества для обеспечения надежности и постоянства производительности. Он соответствует или превосходит требования промышленных норм и стандартов, что дает пользователям уверенность в его производительности и безопасности.

Подводя итог, можно сказать, что GCL Барабанная зубчатая муфта с тормозным колесом является вершиной инженерного совершенства, предлагая комплексное решение для промышленной передачи мощности и точного управления движением. Благодаря сочетанию эффективности, долговечности, универсальности и функций безопасности эта соединительная система является надежным выбором для широкого спектра тяжелых промышленных применений.

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Зубчатая муфта барабана GCP с тормозным диском (Q/YG 13012X-2018)
СЛЕДУЮЩИЙ: Зубчатая муфта барабана GC (Q/YG 13010X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

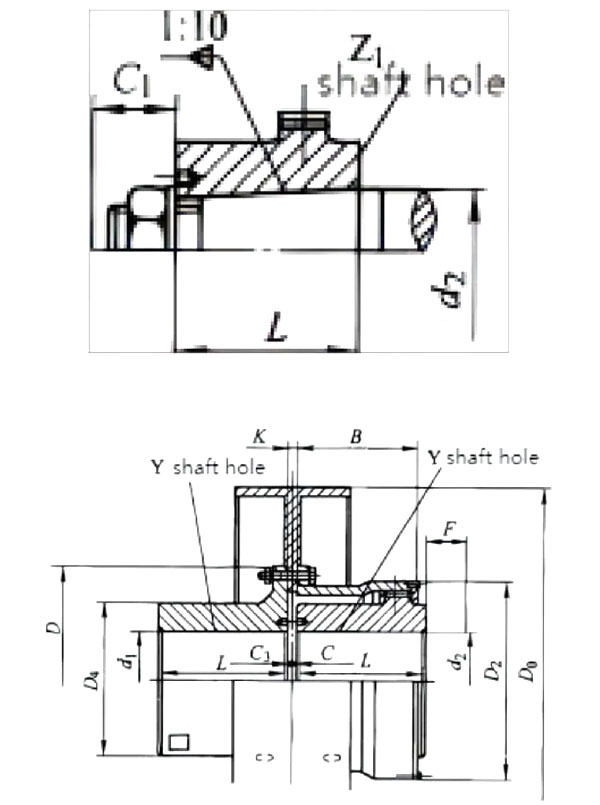

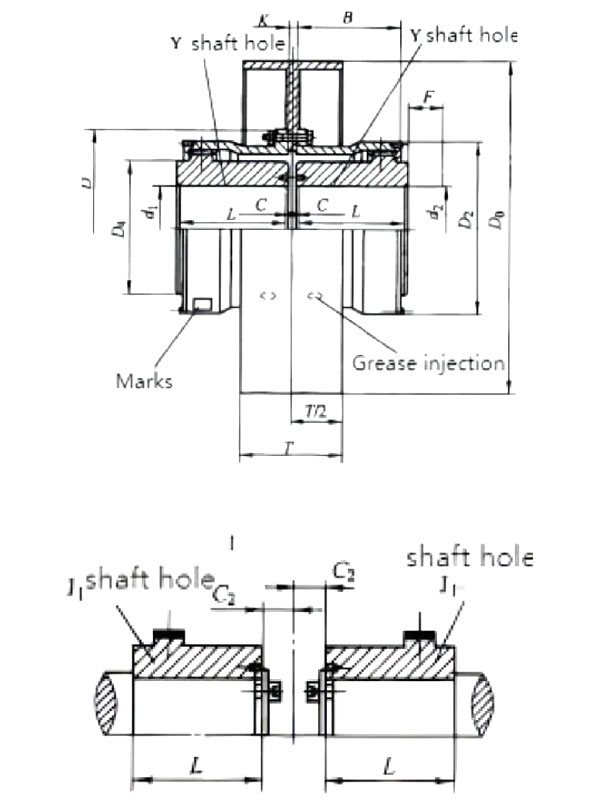

Барабанная зубчатая муфта типа GCL-I с тормозным колесом	Барабанная зубчатая муфта типа GCL-Il с тормозным колесом

Основные параметры и основные размеры барабанной зубчатой муфты типа GCL с тормозным колесом

Тип	Номинальный крутящий момент Тн/КН.м	Допустимый скорость [н]/р.мин⁻¹	Отверстие для вала диаметр d1,d2,dz	Отверстие для вала длина L		D₀	D	D₂	D₄	B	F	C	С₁	С₂	С₃	Масса /кг	Момент инерция /кг·m²	Смазка /кг
				Y	J₁,Z₁
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100,110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100,110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100,110,120,125	212	167								48
			130,140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100,110,120,125	212	167								48	28
			130,140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100,110,120,125	212	167							8	51	32
			130,140,150	252	202								56
			160,170,180	302	242								66
GCL12	90000	1700	120,125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130,140,150	252	202								56	32
			160,170,180	302	242								66
			190 200	352	282								76
GCL13	125000	1700	140,150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160,170,180	302	242								66	32
			190 200,220	352	282								76
GCL14	180000	1500	160,170,180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190 200,220	352	282								78
			240,250,260	410	330								—	10
