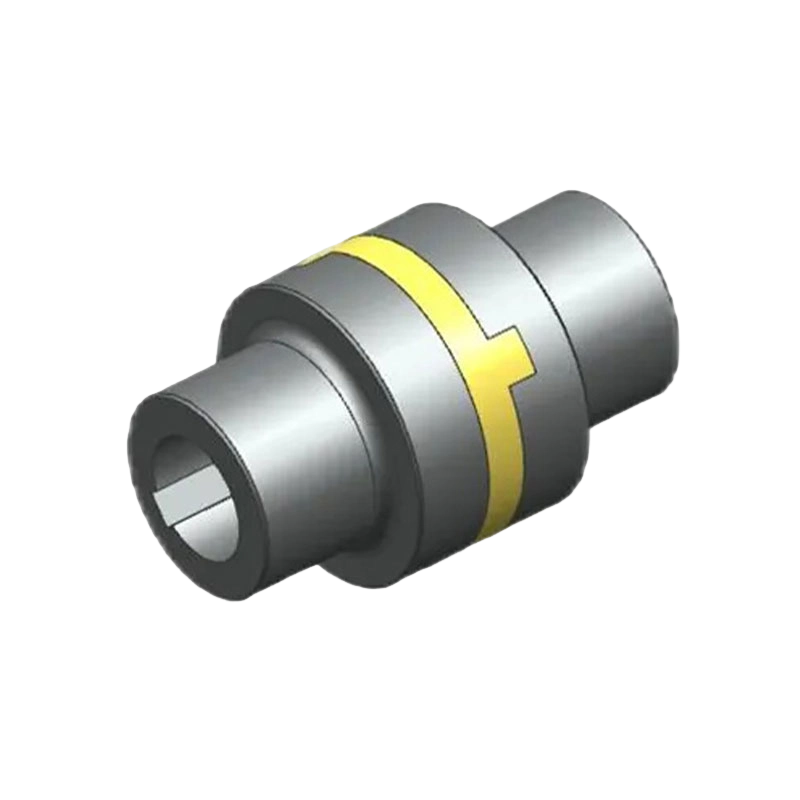

Крестообразная ползунковая муфта типа HJ (Q/YH 18033X-2018)

Крестообразная ползунковая муфта типа HJ (Q/YH 18033X-2018)

Введение: Поперечно-скользящая муфта типа HJ представляет собой прецизионную механическую соединительную систему, предназначенную для соединения двух валов с учетом углового смещения, параллельного смещения и осевого перемещения. Эта муфта специально разработана для удовлетворения строгих требований различных промышленных применений, обеспечивая превосходную производительность, надежность и универсальность.

Основные характеристики:

  • Дизайн поперечного слайда: Муфта HJ имеет уникальную конструкцию поперечного скольжения, которая позволяет в определенной степени компенсировать угловое смещение. Такая конструкция обеспечивает плавную передачу мощности даже в тех случаях, когда валы не идеально выровнены, что снижает износ соединенных компонентов оборудования и продлевает срок их службы.
  • Компенсация осевого движения: Помимо компенсации углового смещения, муфта HJ также может компенсировать осевое перемещение, обеспечивая осевое перемещение между соединенными валами без ущерба для производительности или целостности. Эта особенность особенно полезна в тех случаях, когда валы могут испытывать тепловое расширение или сжатие.
  • Высокая точность и жесткость: Изготовленная из высококачественных материалов, таких как нержавеющая сталь или алюминиевый сплав, муфта HJ обеспечивает исключительную точность и жесткость, гарантируя минимальный люфт и максимальную эффективность передачи крутящего момента. Высокая точность делает его пригодным для использования в приложениях, требующих точного позиционирования и управления движением.
  • Компактная и легкая конструкция: Компактная и легкая конструкция муфты HJ сводит к минимуму требования к пространству и снижает общий вес подключенного оборудования, что делает ее идеальной для применений, где пространство ограничено или желательна экономия веса.
  • Коррозионная стойкость: Благодаря коррозионностойким материалам и покрытиям муфта HJ обеспечивает превосходную долговечность и надежность даже в суровых условиях эксплуатации. Такая коррозионная стойкость обеспечивает долгосрочную работу и сводит к минимуму требования к техническому обслуживанию, сокращая время простоя и связанные с этим затраты.
  • Простота установки и обслуживания: Простой и понятный процесс установки муфты HJ требует минимальных инструментов и опыта, что сокращает время простоя и трудозатраты, связанные с техническим обслуживанием и ремонтом. Плановое техническое обслуживание обычно включает проверку износа и смазку движущихся частей.

Приложения:

  • Обрабатывающие центры с ЧПУ
  • Робототехника и системы автоматизации
  • Точное машиностроение
  • Медицинское оборудование
  • Производство полупроводников
  • Аэрокосмические и оборонные системы
  • Испытательное и измерительное оборудование
  • Печатное и упаковочное оборудование

Заключение: Поперечно-скользящая муфта типа HJ представляет собой надежное и универсальное решение для соединения валов в промышленных приложениях с прецизионным приводом. Благодаря инновационной конструкции поперечного скольжения, компенсации осевого движения, высокой точности и коррозионной стойкости он обеспечивает непревзойденную производительность и долговечность, гарантируя плавную и эффективную работу подключенных машин и оборудования. Будь то обработка на станках с ЧПУ, робототехника, медицинские приборы или аэрокосмические системы, муфта HJ обеспечивает точность, надежность и универсальность, необходимые для удовлетворения высоких требований современных промышленных приложений.
