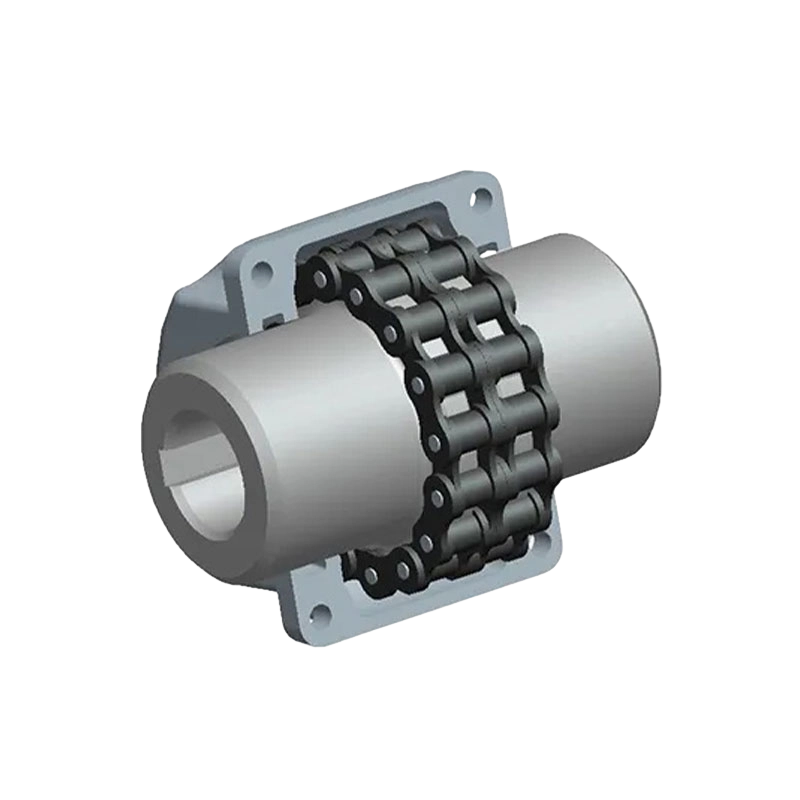

Цепная муфта роликовая LC (Q/YL 17031X-2018)

Структурные особенности:

Принцип работы заключается в использовании двухрядной цепи и двух параллельных звездочек с одинаковым числом зубьев одновременно, удобной установке и разборке, простоте обслуживания машины. В основном он используется для влажных, пыльных, высокотемпературных и удобных случаев технического обслуживания, и его не следует использовать для частого запуска, частого положительного и отрицательного вращения, а также для более серьезных ударных нагрузок и случаев передачи шпинделя.

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Роликовая цепная муфта типа KC (Q/YL 17032X-2018)
СЛЕДУЮЩИЙ: Муфта сферическая роликовая типа QGCA с цилиндрическим отверстием вала (Q/YJ 16030X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

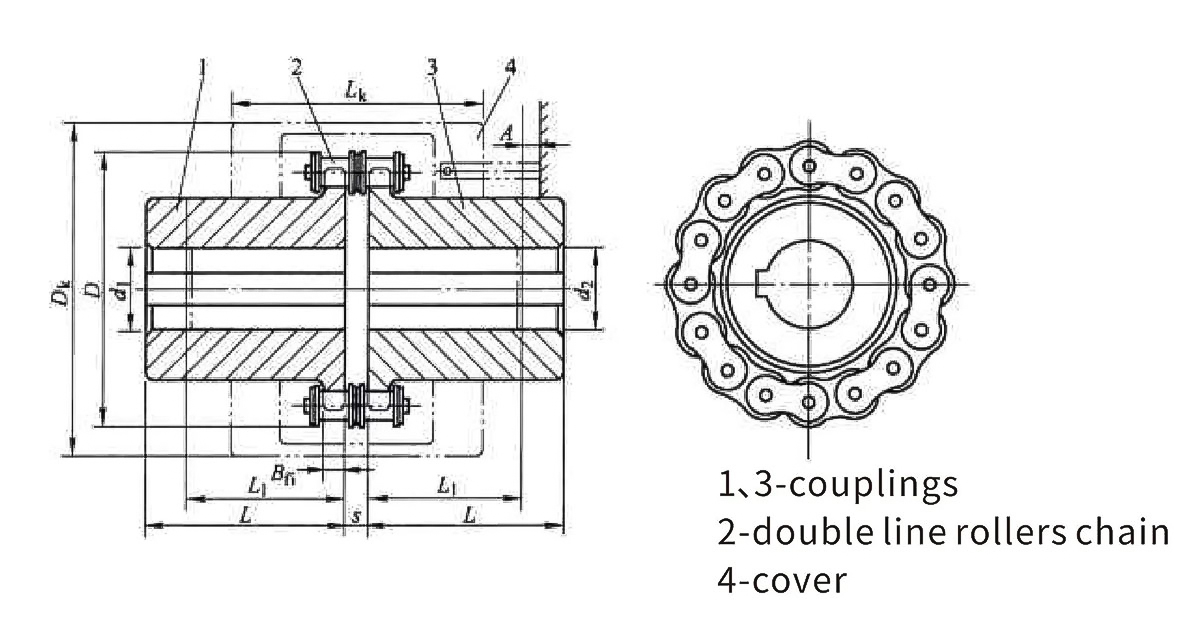

Основные параметры и основные размеры роликовой цепной муфты ЛC (GB/T6069-2002)

Тип	Номинальный крутящий момент Нм	Допустимая скорость [н]/р.мин⁻¹		Диаметр отверстия вала d₁,d₂	Длина отверстия вала		Номер цепи	Шаг цепи	Номер передачи	D	bn	S	Dkмакс	Lkмакс	Масса м/кг	Момент инерции л/кг·м²	Допустимая сумма компенсации
		Нет крышкой	С крышкой		Y	J₁											Радиальный △	Осевой △	Угловой △a/(°)
LC1	40	1400	4500	16.18.19.	42		06Б	9.525	14	51.06	5.3	4.9	70	70	0.4	0.0001	0.19	1.414	1
				20	52	38
LC2	63	1250	4500	19	42		06Б	9.525	16	57.08	5.3	4.9	75	75	0.7	0.0002	0.19	1.414	1
				20.22.24	52	38
LC3	100	1000	4000	20.22.24	52	38	08Б	12.7	14	68.88	7.2	6.7	85	80	1.1	0.00038	0.25	1.9	1
				25	62	44
LC4	160	1000	4000	24	52		08Б	12.7	16	76.91	7.2	6.7	95	88	1.8	0.00086	0.25	1.9	1
				25.28.	62	44
				30.32.	82	60
LC5	250	800	3150	28	62		10А	15.875	16	94.46	8.9	9.2	112	100	3.2	0.0025	0.32	2.3	1
				30.32.35.38	82	64
				40	112	84
LC6	400	630	2500	32.35.38	82	60	10А	15.875	20	116.57	8.9	9.2	140	105	5	0.0058	0.32	2.3	1
				40.42.45.48.50	112	84
LC7	630	630		40.42.45.48.50.55	112	84	12А	19.05	18	127.78	11.9	10.9	150	122	7.4	0.012	0.38	2.8	1
				60	142	107
LC8	1000	500	2240	45.48.50.55	112	84	16А	25.4	16	154.33	15	14.3	180	135	11.1	0.025	0.5	3.8	1
				60.65.70	142	107
LC9	1600	400	2000	50.55.	112	84	16А	25.4	20	186.5	15	14.3	215	145	20	0.0061		3.8	1
				60.65.70.75	142	107
				80	172	132
LC10	2500	315	1600	60.65.70.75	142	107	20А	31.75	18	213.02	18	17.8	245	165	26.1	0.079	0.63	4.7	1
				80.85.90	172	132
LC11	4000	250	1500	75	142	167	24А	38.1	16	213.49	24	21.5	270	195	39.2	0.188	0.76	5.7	1
				80.85.90.95	172	132
				100	212	167
LC12	6300		1250	85.90.95	172	167	28А	44.45	16	270.08	24	24.9	310	205	59.4	0.38	0.88	6.6	1
				100.110.120	212	202
LC13	10000	200	1120	100.110.120.125	212	167	32А	50.8	18	340.8	30	28.6	380	230	86.5	0.869	1	7.6	1
				130.140.	252	202
LC14	16000	200	1000	120.125.	212	167	32А	50.8	22	405.22	30	28.6	450	250	150.8	2.06	1	7.6	1
				130.140.150	252	202
				160	302	242
LC15	25000	200	900	140.150.	252	202	40А	63.5	20	466.25	36	35.6	510	285	234.4	4.37	1.27	9.5	1
				160.170.180	302	242
				190	352	282

Примечание:

1. При наличии крышки добавьте «F» после модели, 1 случай соединения GL5 и измените на GL5F при наличии крышки.
2. Масса муфты и момент инерции в таблице являются приблизительными значениями.
