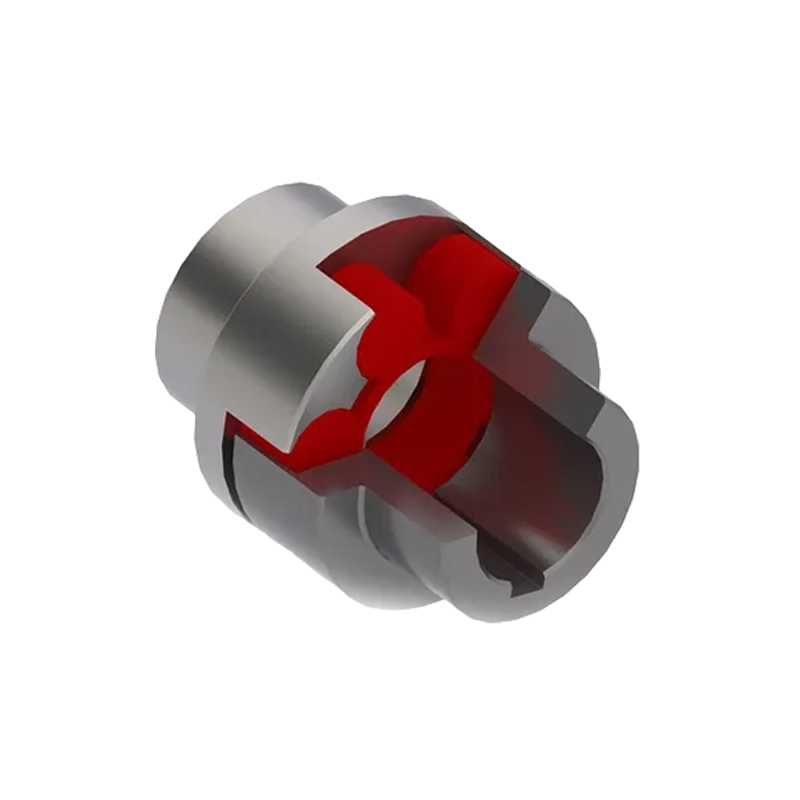

Упругая муфта сливовидной формы типа MCD (Q/YM 35013X-2018)

В технической терминологии зубчатое соединение (пауковое соединение) относится к тому же типу, что и грушаобразное упругое соединение.

Производительность структуры
1. Простая конструкция, удобная разборка.
2. Упругий элемент встроен в выпуклый зазор зубьев на внешнем крае торцевой поверхности двух полумуфт.
3. С амортизацией, износостойкостью, буферными характеристиками.
4. Рабочая температура-30°~ 80°C.

Свяжитесь с нами

Скачать PDF

ПРЕДЫДУЩИЙ: Упругая муфта сливовидной формы типа MCS (Q/YM 35014X-2018)
СЛЕДУЮЩИЙ: Упругая муфта MC в форме сливы (Q/YM 35012X-2018)

Параметры продукта

Отправить сообщение

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

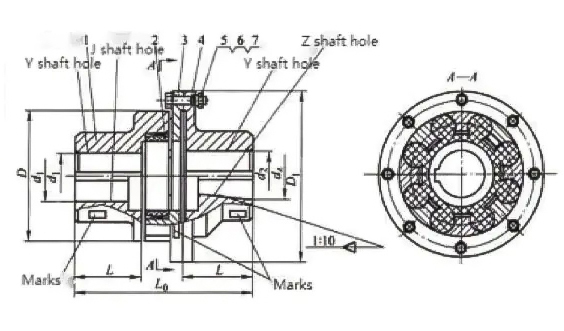

Основные параметры и основные размеры муфты эластичной крестообразной типа MCD

Тип	Номинальный крутящий момент Тн/Н·м	Максимум крутящий момент Тмакс/Н·м	Допустимый скорость [н]/р.мин⁻¹	Диаметр отверстия вала d₁,d₂,dz	L	L₀	D	D₁	Эластичный элемент тип	Масса м/кг	Момент инерции I/кг•м²
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	МТ1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	МТ2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	МТ3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	МТ4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	МТ5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	МТ6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	МТ7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	МТ8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	МТ9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	МТ10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	МТ11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	МТ12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	МТ13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	МТ14	196.3	4.867

Примечание:

1. Масса и момент инерции являются приблизительными значениями, рассчитанными в зависимости от материала литой стали и наибольшего отверстия вала

2. Диаметр отверстия вала с * может использоваться для отверстия вала Z-типа, если в соответствии с длиной отверстия вала GB/T3852, договоритесь с производителем.
