Упругая муфта сливовидной формы типа MCS (Q/YM 35014X-2018)

Приводная упругая муфта, имеющая форму сливы, в отрасли обычно называется зубчатой муфтой или паутинной муфтой.

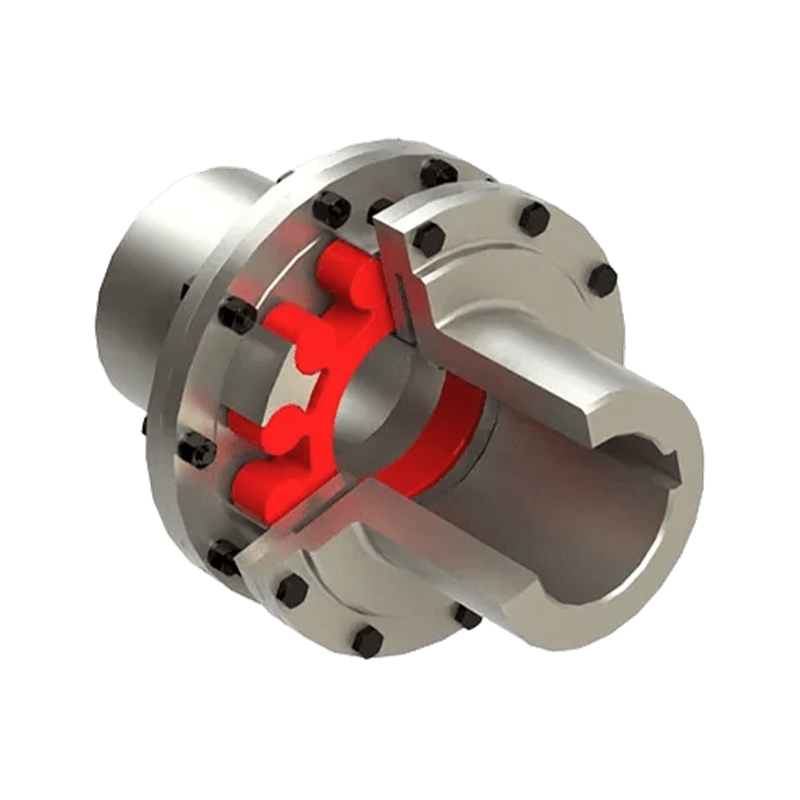

Структурные характеристики упругой муфты сливовой формы типа MCS

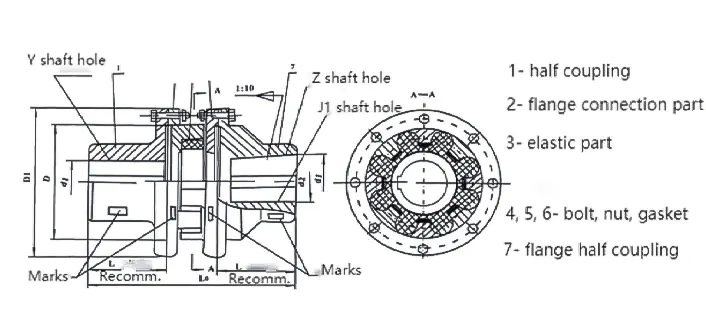

Основные компоненты: В основном состоит из двух фланцевых полуассоциаторов с выступающими когтями,фланцевых соединительных деталей, упругих элементов в форме сливы, болтов, гаек, шайб и т. д. Упругие элементы в форме сливы размещаются между выступающими когтями двух полуассоциаторов для достижения соединения двух полуассоциаторов.

Конструкция с двойным фланцем: Оба конца снабжены фланцевыми дисками. С помощью соединительных компонентов, таких как болты, их можно соединять с фланцами или установочными поверхностями другого оборудования, что делает установку более удобной и стабильной, а также обеспечивает соосность соединения и соединения оборудования.

Характеристики производительности

• Высокая способность компенсации смещения: При относительном смещении между двумя валами упругие элементы будут подвергаться соответствующей упругой деформации, тем самым достигая автоматической компенсации, и могут компенсировать радиальные, угловые и осевые смещения между двумя валами в определенном диапазоне.
• Хороший эффект амортизации и буферизации: Упругие элементы обладают хорошей эластичностью, что позволяет эффективно поглощать и смягчать вибрацию и удары в процессе передачи, снижать шум, защищать компоненты трансмиссии оборудования и продлевать срок службы оборудования.
• Высокая эффективность трансмиссии: Общая эффективность трансмиссии может достигать более 99%, и она может эффективно передавать крутящий момент, обеспечивая надежность передачи мощности.
• Стабильная и надежная работа: Обладает хорошими электроизоляционными характеристиками, что позволяет избежать влияния электрических помех на работу оборудования.
• Простота обслуживания: Конструкция проста, смазка не требуется, объем технического обслуживания невелик, и устройство может работать непрерывно в течение длительного времени.
• Широкая применимость: Подходит для часто запускаемых, прямого и обратного вращения, средней скорости, среднего крутящего момента и высоконадежных условий работы. Температура рабочей среды составляет от -35℃ до 80℃, номинальный крутящий момент передачи составляет 25-12500 Н・м, допустимая скорость - 1500-15300 об/мин.
